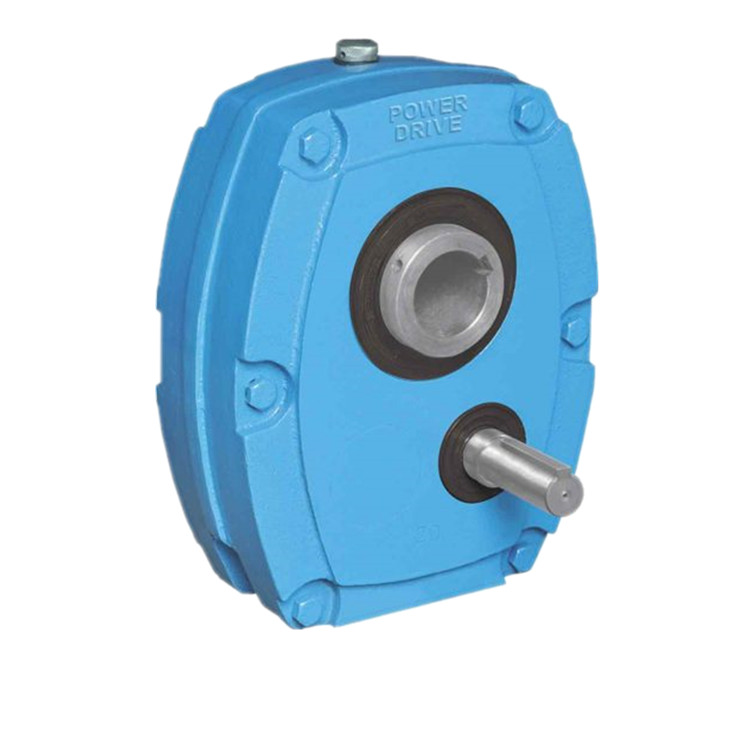

产品介绍
轴装式减速机与皮带传动相结合，提供了灵活的减速加拿大28的解决方案，传动比超过150:1。challenge smsr 扭矩臂不仅安装简单，而且无需移动电机或其他原动机就能保持皮带张紧。smsr本身有3种传动比：5:1、13:1 和 20:1，适用于直径从 25 毫米到 150 毫米的从动轴。维护也是smsr 的一个重要考虑因素。我们不仅使用在全球范围内都很容易获得的标准轴承，而且挑战公司还可以提供设备内使用的所有部件。
性能特点
- 现在可提供 grip-loc 轮毂，便于安装和拆卸。
- 包括完整的扭矩臂组件。
- 可与大多数其他制造商互换。
- 生产线制造保证了公差和质量的一致性。
- 齿轮在德国制造的滚齿中心上生产，以获得高质量的斜齿轮组件。
- 小齿轮；8620 钢。
- 齿轮；20mncr5 钢。
- 所有齿轮均经过研磨。
- 热处理包括气体渗碳至 1 毫米深，然后磨削至 din 6 级。
- 铸件裂纹测试。
- 在质量控制检查之前，对所有设备进行试运行。
- 通过挑战赛序列号保证完全可追溯性。
- 还可提供防止逆转的逆止器。
- 通过皮带传动，传动比超过 150:1。
- 全部采用双唇油封。
- 使用标准滚珠轴承和圆柱滚子轴承。
- 世界各地均有库存。
技术参数
产地：英国
尺寸：b
标准输出轴直径：30 mm
外壳宽度：186 mm
机壳总高度：241 mm
总行程：134 mm
输入轴直径：19 mm
输入轴键槽：6x3.5x50 mm
输出毂轴环直径：80 mm
机床至支点孔中心：20 mm
轴承宽度：24 mm
输入轴盖至中心线：59 mm
输入轴长度：63 mm
外壳至输出轴套边缘：15 mm
主外壳宽度：104 mm
输出轴和输入轴中心的水平距离：25 mm
输出轴和输入轴中心成 90 度：79 mm
输出轴和输入轴中心的垂直距离：75 mm
壳顶至输出轴中心的垂直距离：81 mm
扭矩臂长度min.：600 mm
扭矩臂长度max.：750 mm
支点安装孔直径：10 mm
支承安装孔中心：65 mm
输出毂键：8x7 mm
输出轴中心至扭矩臂安装顶端：131 mm
扭矩臂安装座至机壳中心线：55 mm
支点厚度：5 mm
转向节长度：200 mm
扭矩臂延长长度：300 mm
单减速器重量：19 kgf
双减速装置重量：20 kgf
比率：13
库存代码：351-0026
