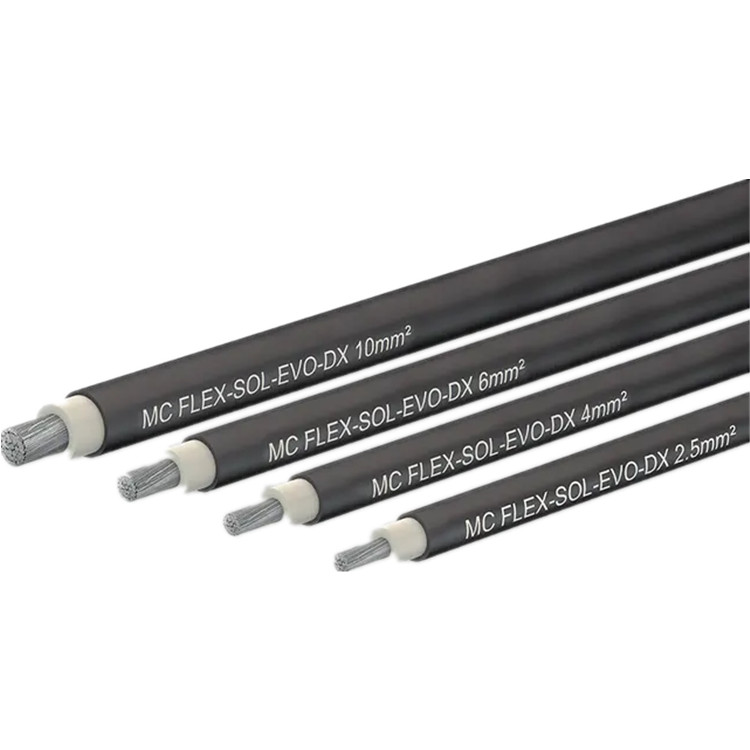

产品介绍
低烟、无卤、柔性、单芯且交联双层绝缘电缆，适用于光伏直流侧连接使用。电缆适用于导体之间和导体与地面之间直流电压标称为1.5 kv（iec）的绝大多数等级ii光伏设备。允许的工作直流电压高达1.8 kv。在ul应用市场，工作电压高达2 kv。电缆符合iec 62930、en 50618 和ul 4703的要求。电缆可在导体温度连续高达90 ℃的情况下工作。在导体温度高达120 ℃时，电缆的限制使用时间为20000小时。
性能特点
低烟、无卤、柔性
单芯且交联双层绝缘电缆
适用于光伏直流侧连接使用
符合iec 62930、en 50618 和ul 4703的要求

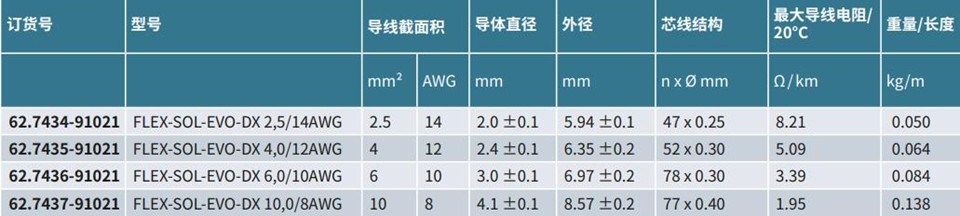

选型指南
技术参数
|
产地 |
瑞士 |
|
订货号 |
62.7434-91021 |
|
导线截面积 |
2.5 mm²；14 awg |
|
导体直径 |
2.0 ± 0.1 mm |
|
外径 |
5.94 ± 0.1 mm |
|
芯线结构 |
47 x 0.25 n x ø mm |
|
max导线电阻/ 20 ℃ |
8.21 ω/km |
|
密度 |
0.050 kg/m |
|
iec和en额定电压 |
1500 v dc |
|
ul额定电压 |
2000 v dc |
|
允许的max工作电压 |
1800 v dc |
|
符合en 50395-6或iec 60245-2测试电压 |
6.5 kv ac/15 kv dc（5分钟） |
|
符合en 50395-8.2或iec 60227-2绝缘电阻 |
≥ 1000 mωkm |
|
环境温度 |
-40 至 90 ℃ |
|
max导体温度 |
90 ℃（max 120 ℃时，限工作20000小时） |
|
max短路温度 |
250 ℃，max 5秒 |
|
弯曲半径，相对于外径 (od) |
|
|
动态 |
>5 × od |
|
静态 |
>4 × od |
|
防护范围 |
紫外线/臭氧/酸、碱和油（irm 902） |
|
防火 |
阻燃（无火焰蔓延，符合iec/en 60332-1-2） |
|
导体 |
镀锡柔性铜导体，符合iec/en 60228标准规定的5级 |
|
内绝缘 |
（白色）xlpo （ral9003） |
|
护套绝缘，含附加颜色（黑色） |
交联聚烯烃 |
|
护套颜色 |
21 |
|
获得tüv莱茵认证，符合en 50618 |
r 50542766 |
|
获得tüv莱茵认证，符合iec 62930 |
r 50542783 |
|
ul文件编号 |
e 470857 |
产品应用
光伏直流侧连接使用
