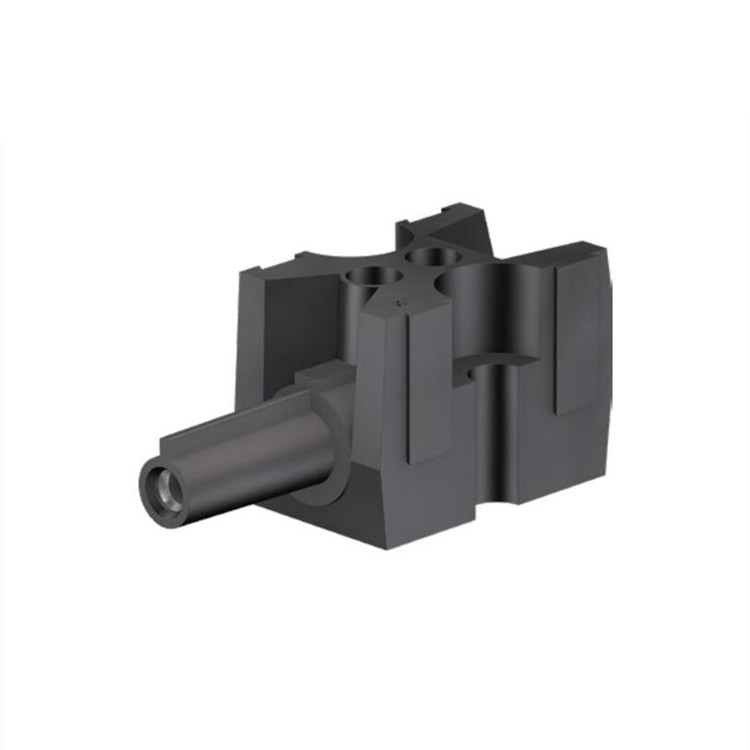

产品介绍
种类丰富的单侧叉形插头和双侧叉形插头适合用于连接不同厚度的母排并确保高应用灵活性。高功率双叉形插头扩大了额定电流范围，并允许出现高角度和偏差公差。针对单叉形插头，可提供各种类型的导线连接和附加的绝缘外壳。由于内部采用了 multilam 技术，可保证恒定的低接触电阻和较长的使用寿命，以及抗振动和抗冲击性能。可根据需求特别设计叉形插头和端子。
性能特点
有效可靠的母排连接
用于不同母排厚度的叉形插头
提供多种导线连接加拿大28的解决方案
单侧或双侧
采用 multilam 技术，保证恒定的低接触电阻和高可靠性
可根据需求特别设计叉形插头和端子

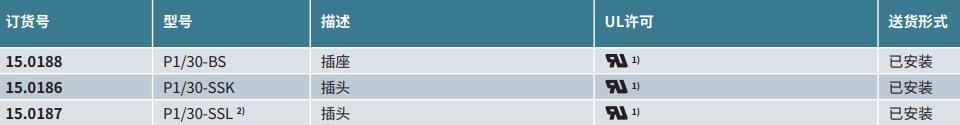

选型指南
可选功能与配件
当连接柔性导线时，需要使用商用线端套圈
技术参数
|
产地 |
瑞士 |
|
订货号 |
15.0188 |
|
导体截面积 |
2.5 mm²/14 awg |
|
额定电流 |
30 a |
|
额定电压 |
500 v |
|
短路电流 |
0.29 ka/1 s；0.17 ka/3 s |
|
测试电压 (50 hz, 1 min.) |
2.21 kv ( : 2 kv) |
|
闪络电压 (50 hz) |
5 kv |
|
接触电阻 |
500 µω |
|
接触材料 |
黄铜，镀银 |
|
绝缘等级 |
4 kv/2 |
|
绝缘配合／阻燃等级 |
pc/ul94-v0 |
|
拔出力 |
4 n |
|
max温升 |
45 k (ul 1977) |
|
温度范围 |
-40 至 125 ℃ |
产品尺寸
产品应用
高电流母排连接、固定和可移动母排之间的连接、用于低压和高压、室内和受保护的室外安装装置、供电、能源储备和电池用连接器、滑入式机架用连接器、电力电子设备和转换器用连接器
