产品介绍
开槽式非金属默克尔导向环ekf，用于活塞的非金属导向元件。导环的使用及公差定义需结合所用密封件综合考量。尺寸表中给出的直径df1仅适用于导环。相邻密封腔体的对应直径需与密封组件匹配。merkel ekf导向环可轻松卡入壳体凹槽。准确配合是确保功能正常的前提条件。
性能特点
横向力消散
活塞导向
降低金属接触风险
优先备件需求
技术参数
|
产地 |
德国 |
|
fst产品编号 |
1264 |
|
规格 |
工业装（300件） |
|
净重 |
1.801 g |
|
包装规格 |
300件 |
|
reach |
不受reach法规限制的材料 |
|
符合标准 |
rohs |
|
材料 |
pa 4201 |
|
填料 |
二硫化钼(mos₂)，% |
|
密度 din en iso 1183-1，23 ℃ |
116 g/cm³ |
|
断裂伸长率 din en iso 527，s2，23 ℃ |
3.5 % |
|
屈服抗拉应力 din en iso 527 |
95 mpa |
|
缺口冲击强度 iso 179/1ea，夏比 |
4.7 kj/m² |
|
拉伸模量 din en iso 527，23 ℃，pr |
3500 mpa |
|
静态温度范围 |
至90 ℃ |
|
运行速度 v |
1 m/s |
|
20 ℃时载荷 |
≤ 25 n/mm² |
|
100 ℃时载荷 |
≤ 15 n/mm² |
|
外径(d) |
35 mm；1.378 英寸 |
|
内径(d) |
31 mm；1.220 英寸 |
|
密封宽度(h) |
8 mm；0.315 英寸 |
|
安装空间宽度(l) |
8.20 mm；0.323 英寸 |
|
型材高度(s) |
2 mm；0.079 英寸 |

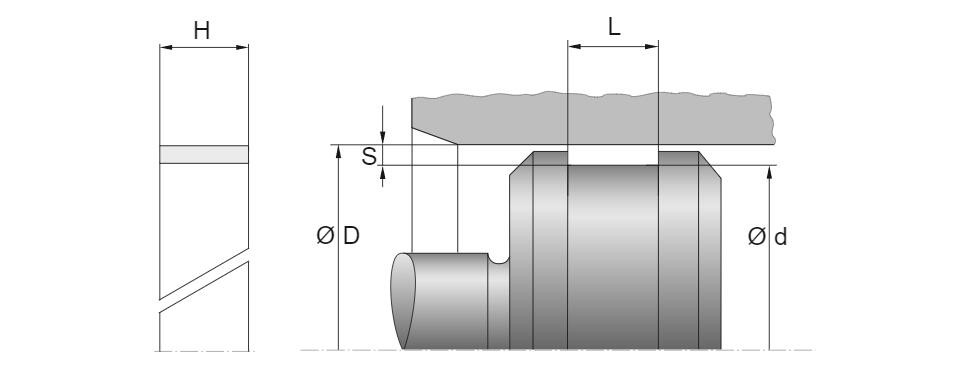

产品尺寸
产品应用
移动液压系统、注塑成型机、标准液压缸
