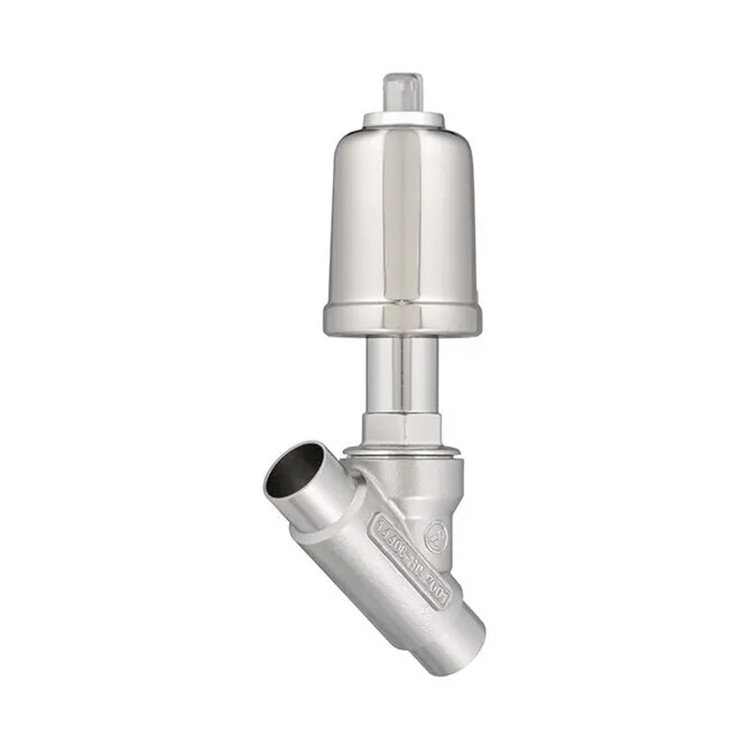

产品介绍
角座阀具备使用寿命长、开关可靠、高控制的特性。由于阀门执行机构相对于管道呈倾斜布置，紧凑型角座开关阀与调节阀即使在狭窄的空间内也能安装运行。阀体可与多种执行机构类型组合，广泛适用于工业管道系统的各类应用场景。角座阀7015型专为食品饮料生产应用设计。该阀门可用于截断产品流、饮用水、二氧化碳、氮气以及无菌蒸汽和无菌空气。所有接触介质的塑料部件均符合fda标准，并满足欧盟法规ec 1935/2004及欧盟塑料法规10/2011要求。该角座阀还通过iso 15848-1标准的空气质量控制技术规范（ta-luft）认证，可应要求提供符合en10204 3.1标准的验收测试证书。
性能特点
气动角座阀
适用于中性、轻度腐蚀性及强腐蚀性介质的控制
符合fda及欧盟ec 1935/2004法规
无滞留空间结构
不受含颗粒介质影响
紧凑型设计
工作压力高达25 bar
执行器可旋转

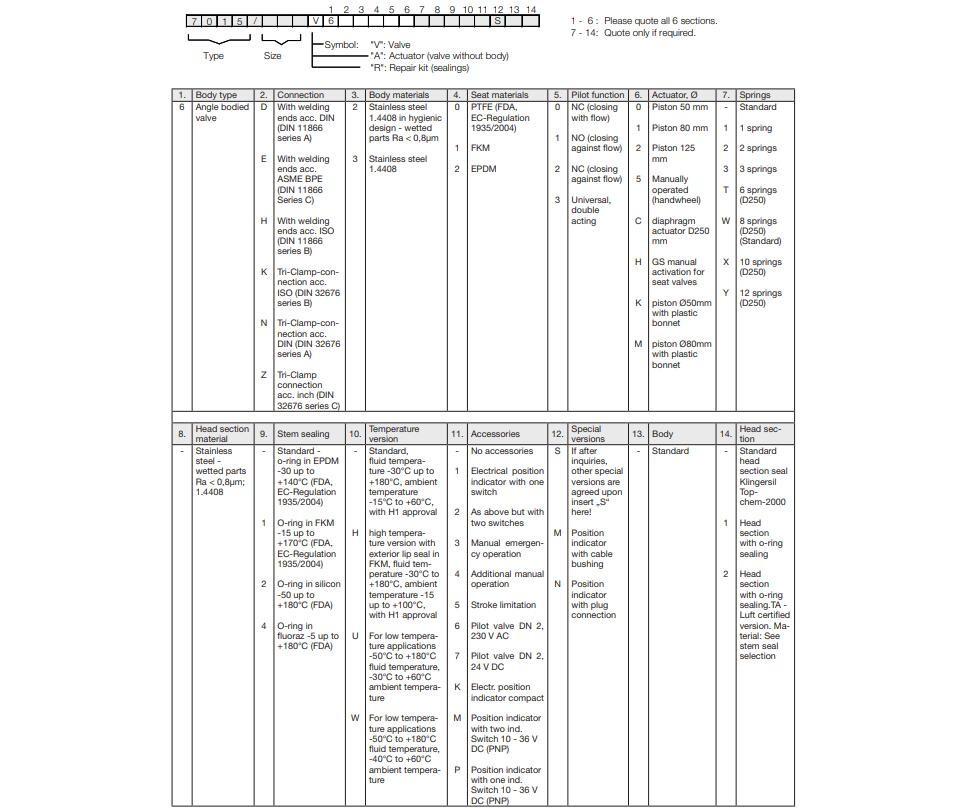

选型指南
产品结构与细节
帽体材质：镀铬黄铜、塑料、不锈钢或铝合金
外缘密封圈
泄漏检测器
聚四氟乙烯填料
聚四氟乙烯阀座密封
阀体
可选功能与配件
所有接触介质部件均采用不锈钢材质，表面粗糙度ra < 0.8 μm
行程限位功能
手动紧急操作装置
带感应式或机械式限位开关的电子位置指示器
电磁阀组
as-i控制头
无油无脂版本，无硅版本
适用于氧气或臭氧应用的专用版本
符合fda标准版本
氢气专用版本
感应式限位开关反馈单元
ta-luft认证
技术参数
|
产地 |
德国 |
|
公称尺寸 |
dn 25 |
|
阀体材质 |
不锈钢1.4408(cf8m) |
|
接触介质部件 |
ra< 0.8 µm |
|
连接方式 |
|
|
焊接端口 |
符合din标准（din 11850系列2、din 11866系列a、en 10357系列a） |
|
焊接端口 |
符合iso标准（din en iso 1127、din 11866系列b、en 10357系列c） |
|
焊接端口 |
符合asme bpe标准（asme bpe、din 11866系列c） |
|
三夹式连接 |
符合din、iso或英寸标准（din 32676系列a、b或c） |
|
max工作压力 |
16 bar |
|
公称压力 |
pn 40 |
|
max流体温度 |
-30 至 140 ℃（可选-50 至 180 ℃） |
|
环境温度 |
-15 至 60 ℃（可选-40 至 100 ℃） |
|
介质粘度上限 |
600 mm²/s（600 cst，80°e） |
|
max真空度abs |
0.001 bar |
|
压力设备指令2014/68/eu（i类） |
ps × dn < 1000 |
|
泄漏量符合en 12266-1 |
泄漏等级a |
|
带o型圈密封的阀盖部分轴与阀体密封的特定泄漏率 |
|
|
氟橡胶 |
iso fe-bh-co3-ssa0-t(-15 ℃ / 170 ℃)-pn40-iso 15848-1 |
|
三元乙丙橡胶 |
iso fe-bh-co3-ssa0-t(-30 ℃ / 140 ℃)-pn40-iso 15848-1 |

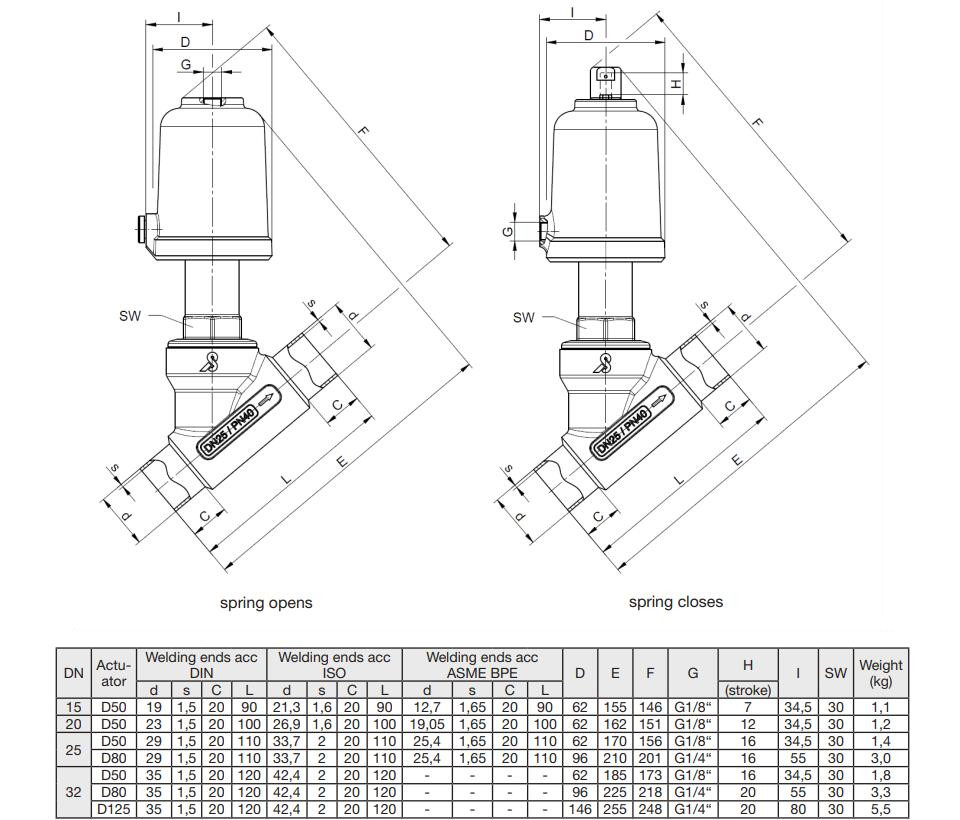

产品尺寸
产品应用
食品饮料生产、截断产品流、饮用水、二氧化碳、氮气、无菌蒸汽、无菌空气
