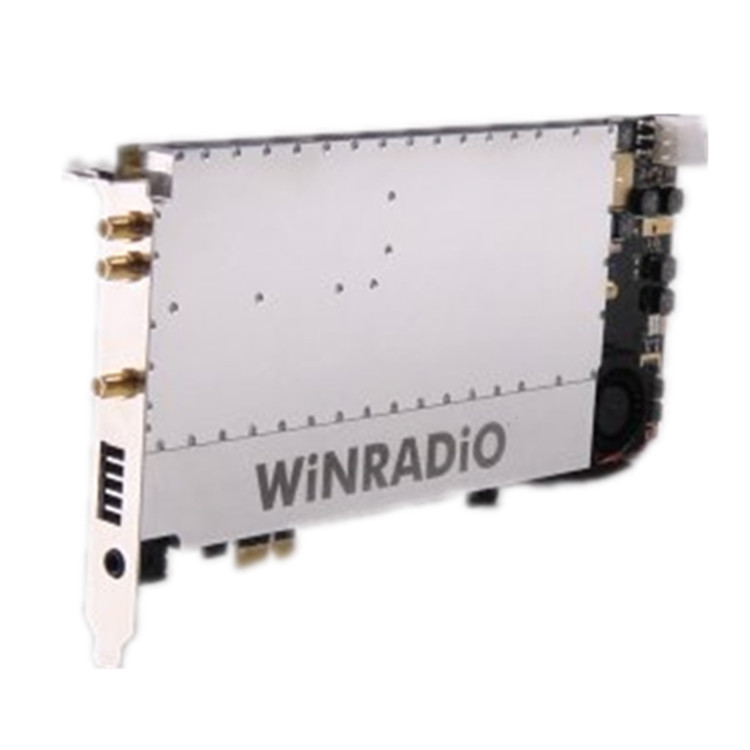

winradio wr-g35ddci excalibur ultra 是一款高性能、直接采样、软件定义的宽带短波接收机，频率范围为 1 khz 至 45 mhz。它包括一个 45 mhz 宽的实时频谱分析仪和 32 mhz 宽的瞬时带宽，可用于记录、解调和进一步数字处理。该接收机的性能得益于其创新的直接采样数字下变频架构，以及元件和设计理念的应用。这一切造就了ip3、宽动态范围、高灵敏度和调谐。这些特性使接收机自成一派，具有广泛的应用潜力，并具有许多在任何价格类别的接收机上都不常见的操作和仪器特性。整个 32 mhz ddc（数字下变频）带宽可用于记录和解调。多个解调器可同时接收和解码整个高频波段内的无线电信号。该接收机坚固耐用的前端配备了一个超高线性度放大器，在提供高灵敏度的同时，还具有强信号性能。wr-g35ddci excalibur ultra 还具有可选的外部参考时钟输入和输出以及 fpga 接口，可用于相位相干系统配置，如高性能干涉仪方向查找。接收器通过 pci-e 总线与 windows 兼容电脑连接。一台电脑上可安装多个接收器，组成多通道接收系统。接收器具有很好的抗干扰屏蔽，因此可以在嘈杂的电脑环境中工作。它所需的功率适中，不到 10 瓦，因此可以由电脑的内部电源供电。在多通道配置中安装多个接收器卡时，还可使用外部电源馈电。该接收机可方便地安装到任何具有 pci-e 总线接口的现代计算机上，是先进高频监测和监控的多用途移动和固定加拿大28的解决方案。

1 khz 至 45 mhz 连续频率范围

直接采样

数字下变频

16 位 100 msps a/d 转换器

45 mhz 宽实时频谱分析仪

32 mhz 记录和处理带宽

可用于相干系统配置

连续可调滤波器带宽，低至 1 hz

三个并行解调器通道

瀑布式显示功能

音频频谱分析仪

音频和中频记录与回放

带预缓冲的记录功能

ip3 ( 38 dbm)

灵敏度高（0.20 µv ssb，0.09 µv cw）

良好的动态范围（108 db）

高频率稳定性（0.5 ppm）

用户可配置的预选滤波器

可选低噪声前置放大器

测试和测量功能

pci-e 接口

产地：美国

接收器类型：直接采样、数字下变频软件定义接收器

频率范围：1 khz 至 45 mhz

调谐分辨率：1 hz

调谐精度：0.5 ppm @ 25 ℃

调谐稳定性：0.5 ppm（0 至 50 ℃）

模式：am、ams、lsb、usb、dsb、isb、cw、fmn、fsk、udm（用户自定义模式）、

drm 模式可选

图像：102 db typ.（前置放大器关闭）

p1db：-4 dbm typ.（前置放大器关闭）；-15 dbm typ.（前置放大器打开）

ip2： 75 dbm typ.（前置放大器关闭）； 49 dbm typ.（前置放大器打开）

ip3： 38 dbm typ.（前置放大器关闭）； 27 dbm typ.（前置放大器打开）

衰减器：0 - 21 db，可按 3 db 级调节

sfdr：111 db min值（前置放大器关闭）；108 db min值（前置放大器打开）

噪声系数：16 db（前置放大器关闭）；9 db（前置放大器打开）

mds：-128 dbm @ 10 mhz，500 hz bw（前置放大器关闭）；-135 dbm @ 10 mhz，500 hz bw（前置放大器打开）

相位噪声：-145 dbc/hz @ 10 khz

rssi 精度：2 db typ.

rssi 灵敏度：-140 dbm

处理和记录带宽（ddc 带宽）：20 khz - 32 mhz（33 级可选）

解调带宽（选择性）：1 hz - 64 khz（以 1 hz 为单位连续可变）

频谱分析仪

输入频谱/瀑布图，32 或 45 mhz 宽，1.5 khz 分辨率带宽

ddc 频谱/瀑布图，max 32 mhz 宽，1 hz 分辨率带宽

通道频谱，max 64 khz 宽，1 hz 分辨率带宽

解调音频，24 khz 宽，1 hz 分辨率带宽

adc：16 位，100 msps

预选滤波器：自动或手动模式下可使用 18 个滤波器（4 个高通、4 个低通和 10 个带通组合） 旁路

hpf：850 khz、2.4 mhz、5.4 mhz、11.8 mhz

lpf：3.1 mhz、5.4 mhz、11.8 mhz、23.3 mhz

天线输入：50 ω（sma 连接器）

max输入电平： 30 dbm（衰减器关闭）

数字输出：通过 pcie 接口输出 24/16 位数字化 i&q 信号

模拟输出：2 通道，30 hz - 20 khz，50 mvpp 至min负载 16 欧姆，3.5 毫米插孔

接口：pci express

电源：无外部电源：max 8.6 w，待机 1.6 w

带外部电源：max 6.2 w（来自扩展连接器），max 2.4 w（来自 pcie 总线），max 1.6 w 待机（仅来自 pcie 总线）

工作温度：0 至 50 ℃

政府、军事、监视、广播监控、工业、要求苛刻的消费应用
