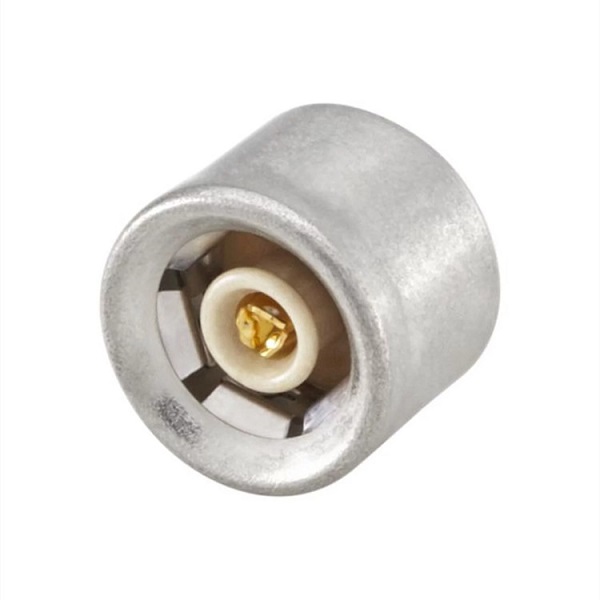

rosenberger连接器ebc系列 -加拿大28

rosenberger的ebc系列连接器以其卓越的性能、低成本设计和高机械稳定性而著称，适用于高达8 ghz的应用场景。ebc系列的主要特点包括极小的尺寸、径向和轴向偏移、不同的固定力、最小板间距离以及快速且经济的组装设计。此外，ebc连接器还具有50 ω的阻抗、dc至8 ghz的频率范围、≥26 db的返损（@ dc 至 6 ghz）、最小板间距离为12 mm、>6.8 mm的间距、±0.8 mm的轴向偏移、4°的径向偏移、≥100的配对周期以及推/卡快锁机制。

高灵活性：在保证良好电气性能的同时，提供高度灵活的对准公差，可应用于相互平行或垂直排列的 pcb 场景，能适应一定程度的轴向和径向错位。

小型化设计：有助于满足现代电子设备对小型化、高性能电气元件的需求，适用于空间受限的应用场景。

技术参数：

频率范围：直流至 8 ghz

功率：100 w

回波损耗：≥ 20 db（典型值），取决于轴向偏差

屏蔽衰减：≥ 50 db @ dc 至 4 ghz

射频泄漏：≥ 60 db @ dc 至 4 ghz

min板对板距离：12 mm

间距：> 6.8 mm

轴向公差：± 0.8 mm

径向公差：max. 4°

中间触点：青铜弹簧 - aurodur / 银

外触点：青铜弹簧 - 白青铜（如 optalloy）/银外闪光白青铜（如 optargen）

电介质：lcp - ptfe / fep
