远程i/o中继盒adio系列——autonics io-加拿大28

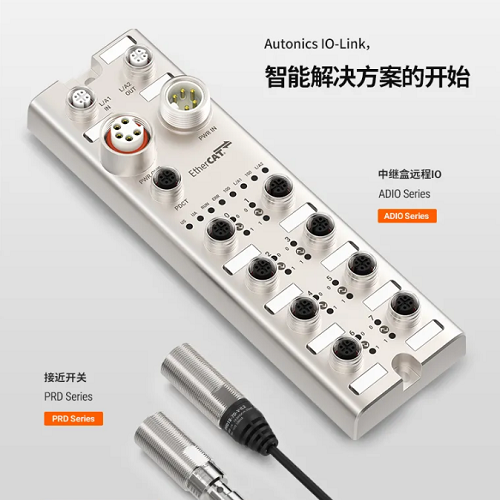

adio系列远程i/o中继盒在主站(如pc或plc)与从设备(包括传感器和执行器)之间传输各种输入和输出信号。

io-link主站型adio-ild可以将信号从从设备(io-link、标准 i/o)交换到工业网络协议(ethercat、ethernet/ip、profinet)。

中继盒还具有ip67和ip69k防护等级，具有更高的耐用性。

主要功能

• 上位通信协议: ethercat,ethernet/ip,profinet

• 下位通信协议: io-link ver. 1.1 (端口等级: class a)

• 外壳材质: 锌压铸

• 防护等级: ip67,ip69k (ethercat通信型型号)

• 菊花链连接(网络通信及电源电压)

• 各端口最大输出电流: 2a

• i/o端口设置及状态监控(线缆短路/断开,连接状态等)

io-link主站型远程i/o中继盒：adio系列可用于交换子设备信号，包括io-link通信和标准i/o至ethercat，ethernet/ip和profinet通信。

菊花链结构，接线便捷：电源和网络通信采用菊花链方式连接，便于维护和接线。

adio系列同时支持标准接插型和推拉式接插型，更易于连接和维护。

支持推拉式接插型：锌压铸外壳及ip67，ip69k防护等级

锌压铸外壳及ip67，ip69k防护等级：锌压铸外壳提供出色的耐冲击能力，ip67，ip69k防护结构即使在潮湿或多尘的环境中也能稳定无误地运行。

提供iolink专用软件：atiolink是一款综合性的io-link管理软件，用户无需连接plc，即可通过pc轻松设置、诊断和管理io-link设备。

线缆连接诊断：adio系列可以检测工业网络通信线缆和i/o线缆的连接状态。

支持ip地址设置：在ethernet/ip和profinet型号中，可以使用旋转开关手动设置ip地址，无需连接到pc。

应用案例

机床行业：机床远程i/o中继盒可用于在机床中传输i/o信号。

汽车行业：汽车零部件制造，远程i/o中继盒可用于有灰尘和油污的环境。

食品/饮料制造：运输输送机，远程i/o中继盒可用于在输送线上传输i/o信号，布线更简单，抗干扰能力更强。

综合io-link管理软件atiolink是autonics独有的端口设备配置工具(pdct)。atiolink软件可用于设置、诊断和维护io-link主站和io-link从设备，具有直观且用户友好的图形用户界面。

主要功能

• io-link主站端口

- 轻松监控已连接的设备并设置端口动作模式及功能

• io-link从设备参数设置

- 当iodd文件可用时，iodd文件中定义的参数设置可用于更改io-link设备参数

- 当iodd文件不可用时，可以使用io-link设备中定义的索引和子索引来更改io-link设备参数

• io-link设备实时监控

- 可实时监控io-link设备的输入/输出过程数据

• io-link设备维护

1) 数据存储

- io-link设备参数可以保存在io-link主站中

- 连接多个设备或更换io-link设备时可以使用数据存储功能

2) 恢复出厂设置

- io-link设备可恢复出厂设置
