高压电平移位器的主要作用是解决不同电压域间的信号隔离与转换问题‌。当低电压域的信号需要驱动高电压域的负载时，直接连接会导致灾难性后果。电平移位器通过隔离和转换这些信号，确保系统安全稳定地运行。

技术特点‌：

高速传输‌：采用电容耦合技术，信号传输延迟缩短至3纳秒以内，适用于对实时性要求严苛的场景。

高绝缘能力‌：保持4000v的绝缘能力，适用于高压环境。

自适应调节‌：新一代产品集成自适应栅极驱动电路，能在检测到电压尖峰时自动调节驱动阻抗，提升系统的抗扰度。

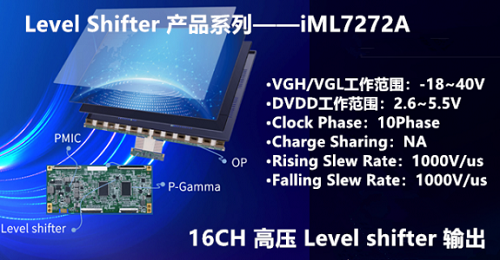

iml7272a是一个高压电平移位器。该设备适用于goa tft-lcd面板的应用。液平移位器被设计用于产生一个高压信号，以驱动tft-lcd面板。提供16个输出，在lvgl/vgl和vgh之间切换，以充电和放电高达5nf的电容负载。该设备将由定时控制器（tcon）产生的逻辑电平信号转换为goa面板所要求的高电平信号。

iml7272a包含过热保护（otp）和过流保护（ocp）。

过热保护（otp）：装置用于防止iml7272a因功率耗散过大而过热。当结温超过150°c（较小值）时，otp将停止工作。所有输出通道在结温下降约20°c（典型值）时开始工作。

过电流保护（ocp）：iml7272a在发生ocp条件时可以检测输出引脚（stv、clk1到10、lc1到2、dis_lvgl）。如果发生ocp条件，ic的所有输出（stv、clk1到10、lc1到2、dis_lvgl）将拉高至高阻抗状态。vuvlo和vgh

在正常工作时，故障引脚变为高电平状态。发生otp或ocp时，故障引脚变为低电平状态，每个输出通道随之变为高阻抗状态。

iml7272a使用两根线，串行数据（sda）和串行时钟（scl），进行通信。这两条线通过电阻连接到外部正电源电压。这意味着当总线空闲时，两条线都处于高电平。总线上的设备具有开漏引脚。i2c总线上的每个设备都会响应紧随起始条件之后发送的从设备地址字节。
