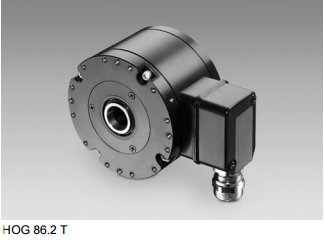

德国霍伯纳hubner增量式编码器hog 86.2t技术数据
特征
- 坚固，紧凑的外壳
- 两个轴承大的距离，每端一个
- 高轴负载高达450?
- 耐冲击到250克
- 轴绝缘高达2.8千伏
- 很高运行速度10000 rpm
- 接线盒，旋转180°
可选
- 混合轴承延长使用寿命
- 功能控制（ems）

技术数据 - 电气额定值
电源电压 9 ... 30 vdc 5 vdc±5％
消耗功率 w / o负载≤100毫安
每转 500 ... 5000脉冲
相移 90°±20°
扫描率 45 ... 55％（40 ... 60％> 3072每转脉冲）
参考信号 零脉冲宽度90°
检测方法 光
输出频率 ≤120千赫 ≤300千赫兹（应要求提供）
输出信号 k1，k2，k0 倒
错误输出 （仅ems）
输出级 htl-p（功率linedriver） ttl / rs422
轴绝缘 2.8千伏
在100khz传输长度≤350米（htl-p）的 在100千赫≤550米（ttl）
抗干扰en 61000-6-2
辐射干扰en 61000-6-3认证ce，ul /csa认证/ e256710
hog 86
技术数据 - 机械设计
尺寸（法兰）o99毫米
轴型?12... 16毫米（盲孔轴） o17毫米（锥轴1:10）
主轴负载≤350n??轴向 ≤450?径向
电机轴的公差0.2毫米径向
保护din en 60529 ip 66
运行速度≤10000rpm（机械）
操作扭矩≤6ncm的
惯性160gcm2转子转动
材料外壳：铝，涂层
轴：不锈钢
工作温度-40? 100°c
-40 ... 90°c（固定电缆）
-25 ... 100°c（> 3072脉冲每革命）
电阻iec 60068-2-6
振动15克，10-2000赫兹 iec 60068-2-27
震荡250克，6毫秒
防腐蚀iec 60068-2-52 盐雾
符合符合iso 12944-5：1998
防护 涂料系统（c4）
防爆 保护ii 3g的防爆na的iic t4 gc（气）二三维防爆tc iiic t135℃，直流（灰尘）
连接 端子箱
法兰连接器 m23，12针电缆1米
重量约 1.3千克
德国霍伯纳公司，1934年由乔纳斯?霍普纳在柏林创建。作为一个特别的机电制造商，霍普纳公司发明了数十项专业测速技术用于传动系统，坚固耐用型tacho-generators模拟测速机、euro-flangeb10法兰安装、1970年-在欧洲推出hollow-shaft tachogenerator空心轴测速机、heavyduty技术数字编码器、模拟数字combinations组合式结构、longlife技术长寿命模拟测速机、防爆型编码器，双编码器；公司最著名的产品为hunber编码器，如今该公司已成为具有全球影响力的传感器、编码器制造商。
