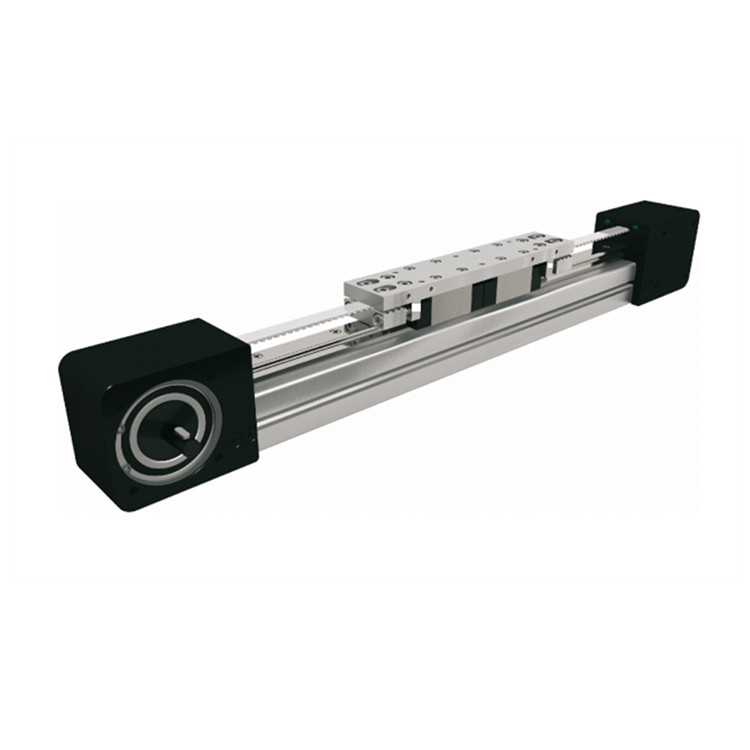

产品介绍
mrj线性单元具有齿带传动和紧凑的尺寸，提供了高性能特征，如高速、良好的精度和可重复性。
性能特点
- 它们可以很容易地组合成多轴系统。
- 确保了高的性价比和快速的交货时间。
- 6063al的紧凑、挤压铝型材与集成的零间隙滚珠导轨系统相结合，可实现高负载能力和高速移动较大质量的循环。
- 对于高达10m/s的极高速度，mrj型履带支重轮（轴颈轴承）尤其适用。
- 在线性装置mrj中，使用了预张紧钢增强at聚氨酯正时齿带。与零齿隙驱动皮带轮相结合，可以实现具有良好定位精度、低磨损和低噪音的交变负载的高力矩。
- 型材槽内驱动聚氨酯正时皮带可保护型材中的所有零件免受灰尘和其他污染物的影响。作为可选，提供耐腐蚀保护条。
- 铝型材包括t形槽，用于固定线性单元以及连接传感器和开关。
- 此外，这里也可以使用簧片开关。
- 带有中央润滑口的不同滑架长度，可方便地对线性单元进行重新润滑，并可在侧面连接额外的附件。
- 对于线性装置mrj，可提供用于连接（或重定向）、电机或齿轮箱的各种自适应选项。

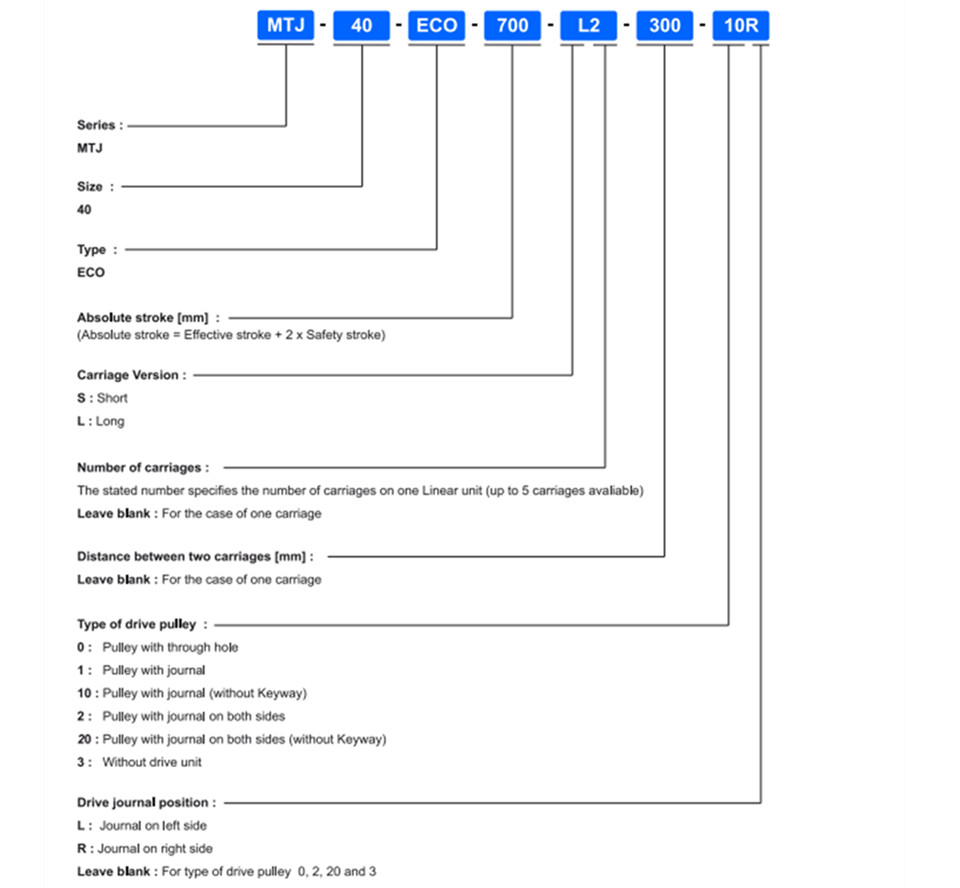

选型指南

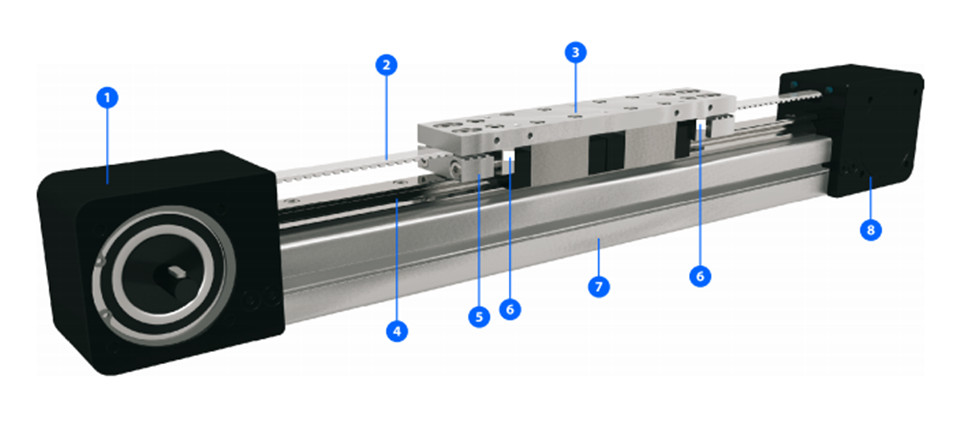

产品结构与细节
1-带皮带轮的驱动块
2-耐腐蚀保护条（也可不带保护条）
3-at聚氨酯齿形带，带钢制耐张索
4-厢；内置磁铁
5-铝型材硬质阳极氧化
6-履带支重轮（轴颈轴承）
7-两个硬化钢圆形导轨（58/60 hrc）
8-中央润滑口；两边
9-带集成皮带张紧系统的张紧端
技术参数
产地：斯洛文尼亚
车架长度：92 mm
动态负载能力
cy：3400 n
cz：1700 n
动态力矩
mx：20 nm
my：21 nm
mz：25 nm
移动重量：0.26 kg
重复性：max.±0.08
长度：max.6000 mm
行程：max.5876 mm
冲程：min.0 mm
工作温度：0°c... 60℃
工作循环：100 percent
