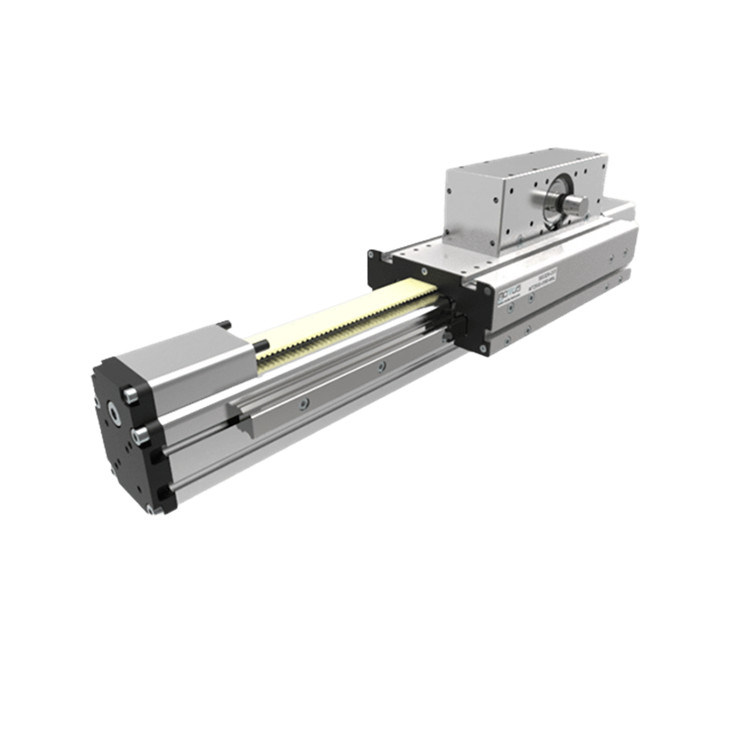

产品介绍
带双外部滚珠导轨的皮带驱动线性执行器在垂直应用中具有高精度、高负载能力、高速度、长行程和环境适应性等优势，适用于升降设备、物料搬运和自动化设备等应用场景。皮带驱动系统能够通过齿带传动装置将旋转运动转换为线性运动，具有传递效率高、运行平稳、噪音低等特点。双外部滚珠导轨设计能够提供更好的支撑和引导负载的能力，具有摩擦系数小、精度高、刚性好、寿命长等优点。
性能特点
- 双外部滚珠导轨的设计使得执行器在垂直应用中具有更高的定位精度和重复性精度。
- 滚珠导轨的摩擦系数小，减少了运动过程中的误差积累。
- 皮带驱动系统能够承受较大的负载，同时滚珠导轨也提供了额外的支撑。
- 这种设计使得执行器在垂直应用中能够稳定地承载和移动重物。
- 皮带驱动系统能够实现较高的运动速度，满足快速定位或快速移动的需求。
- 滚珠导轨的刚性好，能够承受高速运动时的冲击力。
- 皮带驱动系统能够实现较长的行程，适用于需要大范围移动的应用场景。
- 皮带驱动系统和滚珠导轨的设计使得执行器既可用于含有特定污染物的环境，也可用于要求装置不释放污染颗粒的环境。

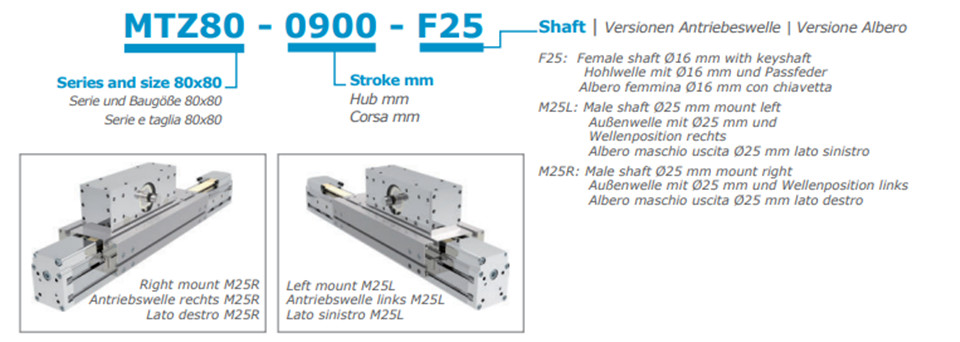

选型指南
技术参数
产地：意大利
尺寸：80x80
速度max.：2 米/秒
行程长度max.：1500 mm
行程长度min.:100 mm
皮带轮传动比：每转192 mm
皮带轮齿数：24齿
皮带类型：htd8剖面，钢增强聚氨酯，宽度30 mm
转速max.：900转/分钟。
基重(0毫米行程)：15 kg
增加100毫米行程的重量：1.55 kg
负载max.
fx：2500 n
fy：4500 n
fz：4500 n
力矩max
mx：620 nm
my：980 nm
mz：980 nm
惯性矩
铝合金型材ix：183 cm4
铝合金型材绕iy：226 cm4
重复精度：±0.05 mm
轴向负载max.：300 n
空载扭矩：>0.5 nm

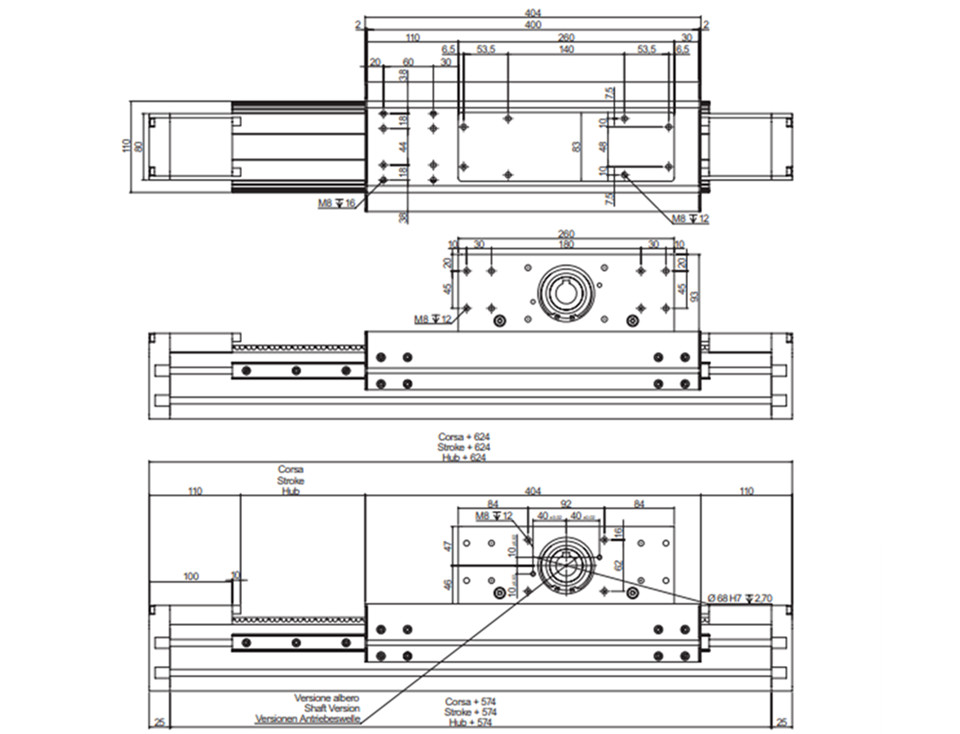

产品尺寸
