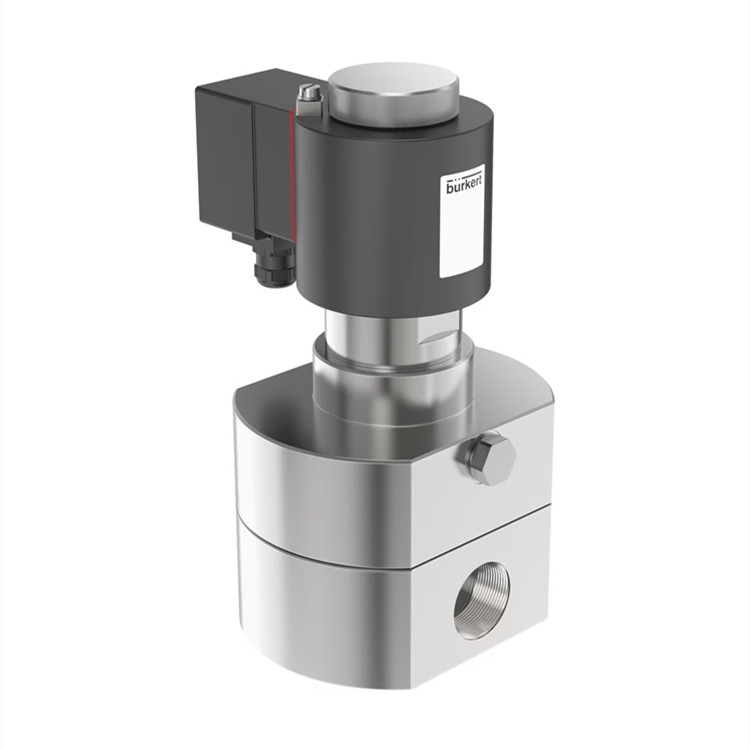

产品介绍
6481 阀门是一种伺服控制活塞阀，适用于公称直径不超过 50 毫米的氢气应用领域。阀门内min压差为 1 bar，以支持开启和关闭过程。核心导向管和阀芯用螺钉固定在一起，以提高与氢气接触时的耐压性。阀门采用经认证的 3.1 级材料，适用于氢气和碳涂层磁性钢。每个阀门都要在max额定压力下进行功能测试。外部泄漏为 5x 10-5 mbar l/s。根据要求，过模线圈可设计为 1 区或 2 类防爆型。
性能特点
抗氢螺栓流体外壳
在额定压力下使用成型气体进行功能测试
带机械轴承的活塞系统
atex 和 iecex 防爆设计
用于监控工艺密封的检查孔
技术参数
产地：德国
密封件：pctfe/ptfe/fkm、pctfe/ptfe/epdm 和 peek/ptfe
外壳：不锈钢 1.4404
线圈：粉末涂层钢
密封性
允许内部泄漏率：20 bar 时为 2 x 10-3 mbar l/s，额定压力时为 5 x 10-5 mbar l/s
允许外部泄漏率：5 x 10-5 mbar l/s
max 在 ∆p = 100 至 200 bar时，与泄漏率有关的开关次数：~ 100,000 次
max 在 ∆p = 100 至 200 bar时，abs切换周期（服务）：~ 250,000 (1 年)
dn 12 和 dn 25压力等级：pn 450 bar
dn 40 和 dn 50压力等级：pn 330 bar
压差：1 至 450 bar
公称尺寸：dn 12、dn 25、dn 40 和 dn 50
电路功能：a
电磁线圈的绝热等级：h 级
占空比 %：连续运行 100 占空比
工作电压：24 v/dc, 24 v/50 hz, 24 v/60 hz, 230 v/50 hz
电压公差：± 10 %
工作介质：氢气
介质温度：- 27 至 80 ℃
粘度：max 22 mm2/s
电气连接：终端连接盒 m16x1.5
电缆连接：g ⅜, g 1, g 1 ½, g 2
防护等级：ip65，符合 din 60529 标准
安装位置：任何位置，采用直立式执行机构
环境温度：- 27 至 50 ℃

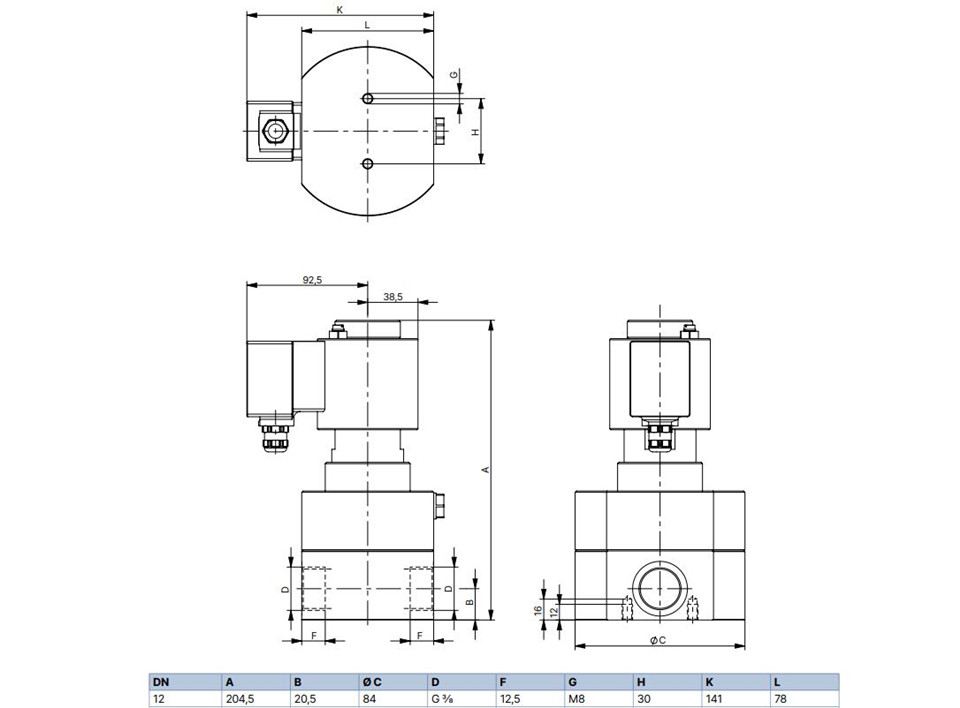

产品尺寸
产品应用
工业制造、半导体制造、实验室、燃气检测、环保监测、食品加工、建筑材料等
