产品介绍

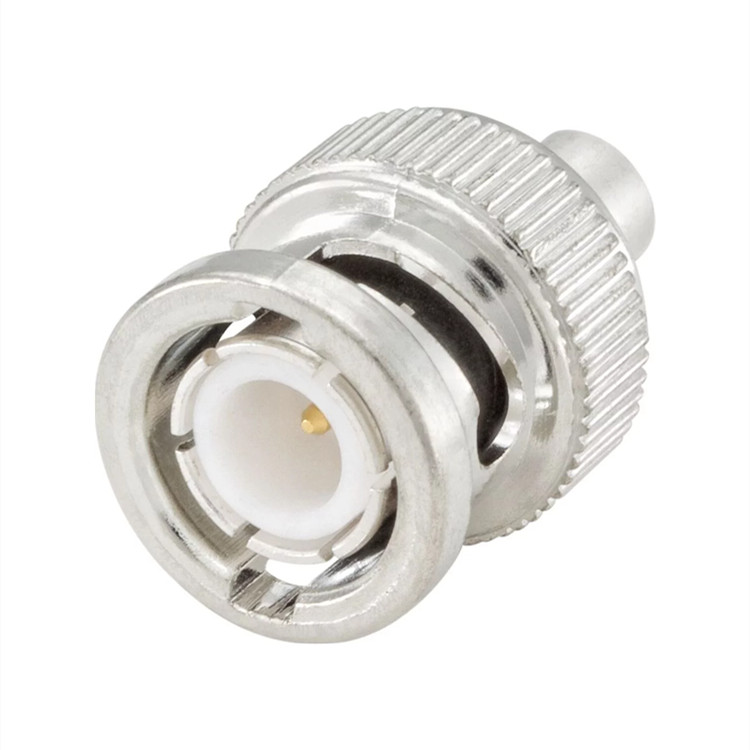

rosenberger bnc同轴连接器采用双螺栓卡口锁定机制，连接简便、快速、可靠，主要应用于实验室、数据系统和电信应用。
性能特点
50 ω 阻抗
50 ω 和 75 ω 连接器可互配
配接周期 ≥ 500
卡口锁定机制
接口符合 iec 61169-8、mil-prf-39012、cecc 22120 标准
频率范围 dc 至 10 ghz（max），dc 至 4 ghz（可选）
回波损耗（直电缆连接器） ≥ 20 db（典型值）
卡口式锁定装置 - 连接简便、快速、可靠
高拉力
选型指南
50 ω 型号，max频率可达 10 ghz
75 ω 型号，max频率可达 4 ghz
产品结构与细节
电缆连接器
面板连接器
电缆组件
适配器
终端
附件
技术参数
产地：德国
阻抗：50 ω
频率范围：直流至 10 ghz（max）；直流至 4 ghz（可选）
回波损耗（直电缆连接器）：≥ 20 db（典型值）
插入损耗：≤ 0.1 x √f [ghz] db
绝缘电阻：≥ 5 gω
中间接触电阻：≤ 1.5 mω
外接触电阻：≤ 1 mω
测试电压：1500 v rms
工作电压：400 v rms
功率处理：80 w @ 2 ghz
配接周期：≥ 500
中间触点轴向俘获力：≥ 27 n
温度范围：-65 至 165 ℃
热冲击：mil-std-202，method 107，condition b
耐腐蚀性：mil-std-202，method 101，condition b
防潮性：mil-std-202，method 106
振动：mil-std-202，method 204，condition b
冲击：mil-std-202，method 213，condition g
max焊接温度（pcb 连接器）：iec 61760-1， 260 ℃ 10 秒
产品尺寸
产品应用
适用于半刚性和柔性电缆、无线电、视频和音频技术、示波器和测量仪器实验室、数据系统和电信应用
