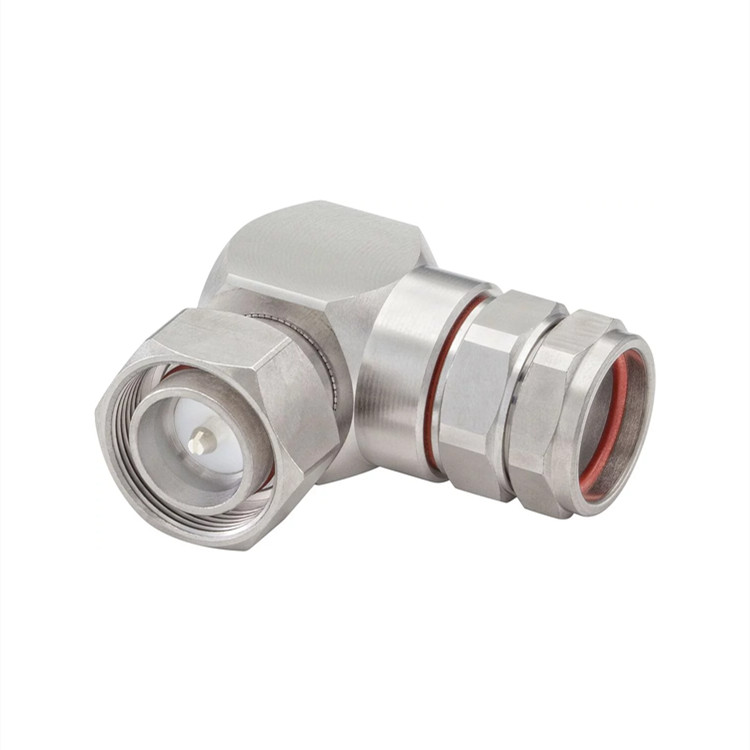

产品介绍
4.3-10 系列是一种低 pim（无源互调）系统，适用于频率高达 12 ghz 的移动通信应用。其设计旨在满足移动网络设备不断增长的性能需求，例如在连接 rru 和天线时。其特点包括连接器尺寸紧凑、电气性能佳、pim 和耦合扭矩低以及易于安装。通用插口设计提供三种不同的耦合机制（螺钉、快锁/推拉和手拧螺钉），可与所有类型的插头配接。4.3-10 连接器系列具有良好的电气性能和低无源互调（与扭矩无关）。由于其尺寸，4.3-10 连接器是移动通信行业目前使用的连接器系统的自然演变。电气平面和机械平面已经分离，从而大大降低了耦合扭矩。
性能特点
阻抗 50 ω
接口符合 iec 61169-54 标准
频率范围 dc 至 12 ghz
min间距 ≥ 25.4 毫米
防护等级 ip68（@25 米，1 小时）
配接周期 ≥ 100
良好电气性能
pim 低、可靠且恒定，不受扭矩影响
良好的插入损耗/回波损耗
耦合扭矩更低
安装简便
体积小 - 比 7-16 连接器小 40 %
重量轻 - 与其他射频接口相比，重量减轻了 60 %
灵活性高 - 3 种不同的插头类型，可与通用插孔配接
选型指南
4.3-10 连接器有三种型号： 螺旋式 (hex)、手拧式和推拉式耦合机构。一个插孔适用于所有插头类型 由于其机械设计，通用型 4.3-10 插孔可与所有插头类型配接
螺旋式（hex）：拧紧扭矩为 5 牛米，可用于恶劣环境
手动螺钉类型（无扭矩）：防止无意松动螺母的特殊释放消除装置
推拉/快锁型：快速连接类型，无需工具
产品结构与细节
产品组合
电缆连接器（半刚性、半柔性、波纹电缆）
面板连接器
电缆组件
适配器
校准套件
工具和附件
可选功能与配件
提供可现场安装的冷焊连接器，适用于 1/4“ 超柔性、3/8” 超柔性、1/2“ 超柔性和 1/2” 柔性电缆类型。
技术参数
产地：德国
阻抗：50 ω
频率：直流至 12 ghz
回波损耗：≥ 36 db @ dc 至 4 ghz；≥ 32 db @ 4 ghz 至 6 ghz
插入损耗：≤ 0.05 x √ f [ghz] db
绝缘电阻：≥ 5 gw
中间接触电阻：≤ 1 mω
外接触电阻：≤ 1 mω
测试电压：2500 v rms
工作电压：500 v rms
射频泄漏
≥ 110 db @ dc 至 6 ghz（螺钉型）
≥ 90 db @ dc 至 3 ghz，用于免工具插头（手拧式/快锁式）
≥ 70 db @ 3 至 6 ghz，用于免工具插头（手拧式/快速锁紧式）
功率处理（90 ℃ 时，海拔 3000 米）：500 w @ 2 ghz
互调三阶：≤ -160 dbc (2 x 46 dbm) @ 0.4 - 4 ghz；≤ -166 dbc (2 x 43 dbm) @ 0.4 - 4 ghz
配接周期：≥ 100
耦合螺母保持力：≥ 450 n
中间接触俘获
轴向：≥ 30 n
径向：≥ 5 ncm
中间触头保持力：1.5 至 20 n
外接触保持力：4 至 35 n
啮合力：100 n（典型值）
脱离力：80 n（典型值）
联轴器适配扭矩：5 nm
联轴器测试扭矩：8 nm
间距：≥ 25.4 mm
工作温度范围：-55 至 90 ℃
热冲击：iec 60169，子条款 16.4
耐腐蚀性：iso 21207 方法 b
振动：iec 61169-1 9.3.3 和 iec 60068-2-64
冲击：iec 61169-1 9.3.14
保护等级（配对）：iec 60529，ip68（1 小时 / 25 米）
max焊接温度（pcb 连接器）：iec 61760-1， 260 ℃ 10 秒
rohs：符合

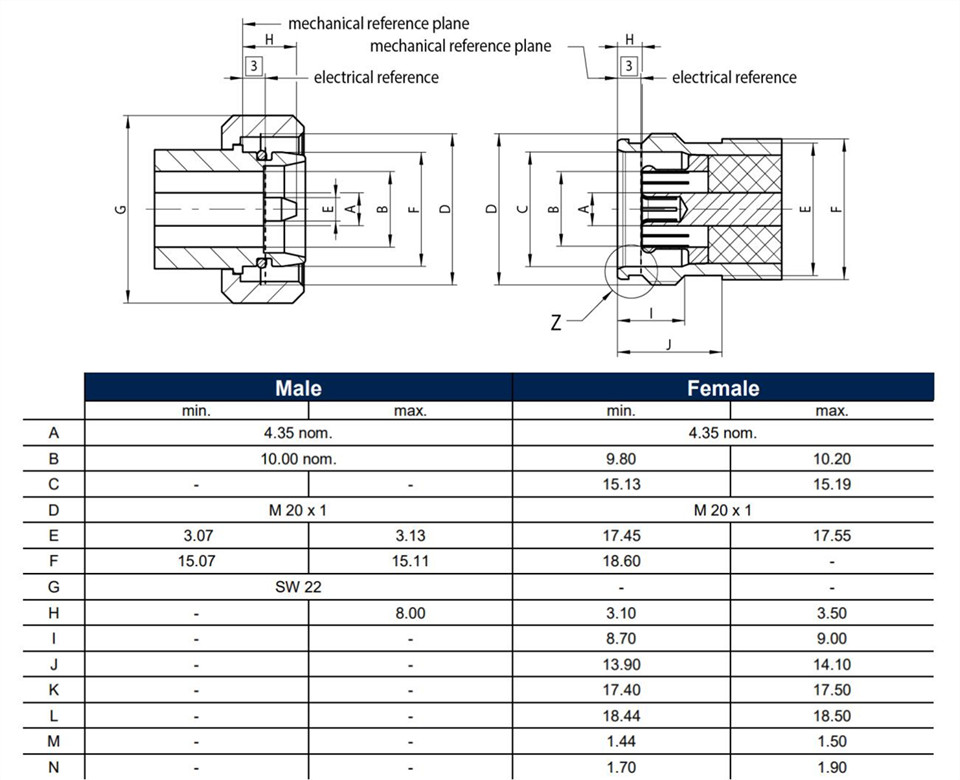

产品尺寸
产品应用
移动通信市场、天线 rru、分路器和滤波器系统、插入式机箱系统
