产品介绍

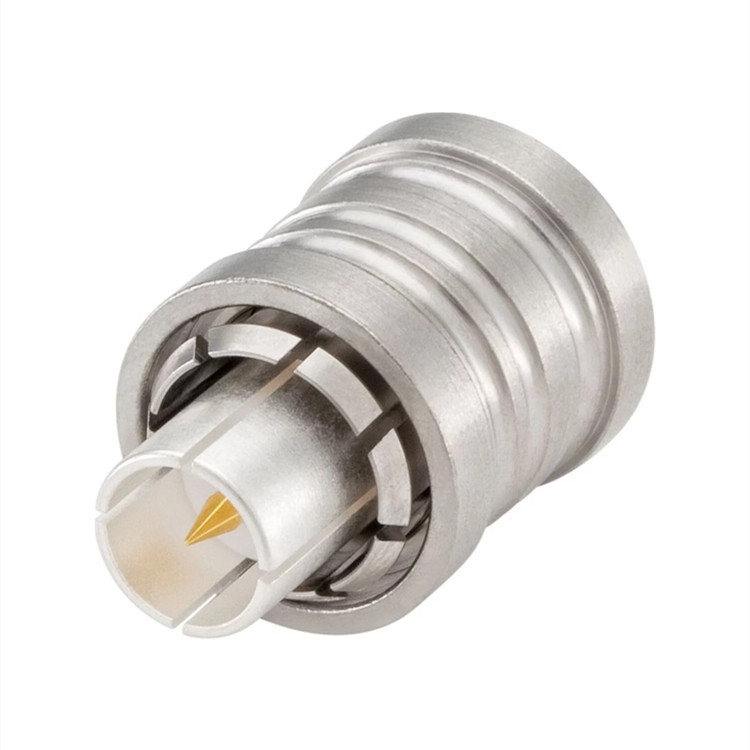

rosenberger snapn 同轴连接器是空间受限的移动基站应用的适配选择，频率可达 11 ghz。其外径为 16 毫米（比标准 n 接口小），可实现更高的包装密度，而特殊的快速锁定机制可实现可靠、简便的连接，比标准 n 接口快 10 倍。 snapn 插孔（母）和标准 n 插头（公）可以互配。无需装配工具。
性能特点
snapn 插孔（母）和标准 n 插头（公）可互配
快速连接 - 比标准 n 快 10 倍
snapn 母头可与 n 公头配接
狭小的空间和小间距
可转动
无螺栓 - 无需装配工具
快速锁定机制--可靠、简便
可选功能与配件
连接器
电缆组件
适配器
校准套件
技术参数
产地：德国
阻抗：50 ω
频率范围：直流至 11 ghz
回波损耗（电缆接头直通）
≥ 32 db @ dc 至 3 ghz
≥ 25 db @ 3 至 6 ghz
≥ 20 db @ 6 至 11 ghz
插入损耗：≤ 0.05 x √ f [ghz]db
绝缘电阻：≥ 5 gω
中间接触电阻：≤ 1 mω
外接触电阻：≤ 1 mω
工作电压：500 v rms
功率处理：300 w @ 2.5 ghz
射频泄漏 - 接口：≥ 90 db @ dc 至 3 ghz；≥ 80 db @ 3 至 6 ghz
互调三阶：≤ -155 dbc (2 x 43 dbm)
配接周期：≥ 200
中间触点俘获力轴向：≥ 28 n
径向：≥ 3 ncm
啮合力：30 n（典型值）
脱离力：30 n（典型值）
间距：≥ 16 mm
温度范围：-40 至 125 ℃

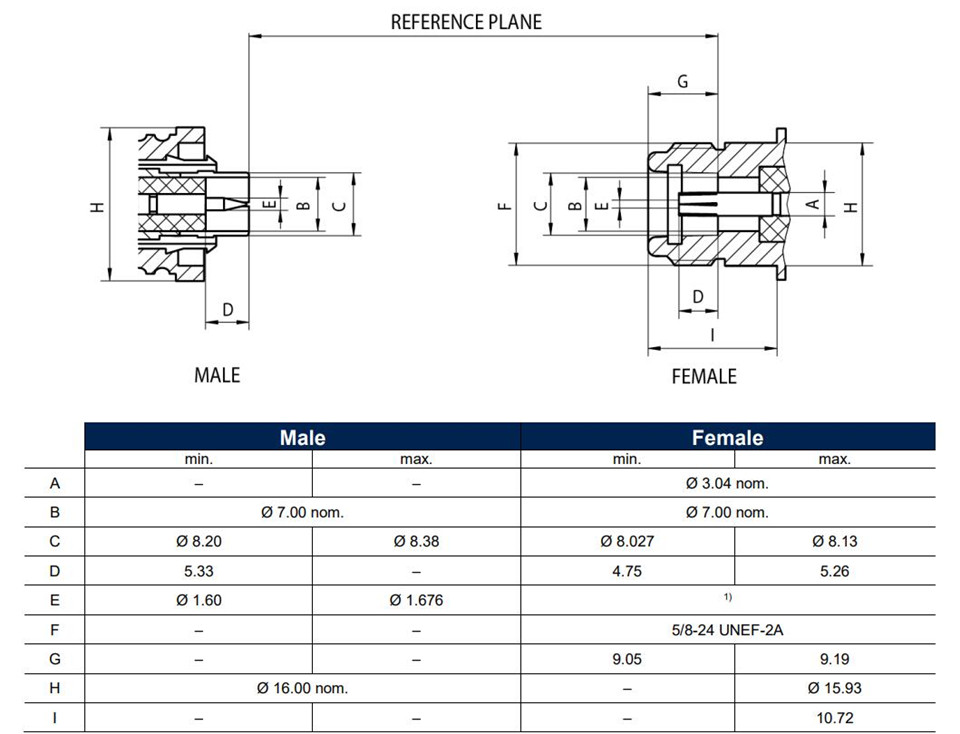

产品尺寸
产品应用
适用于半刚性和柔性电缆、用于移动基站
