产品介绍

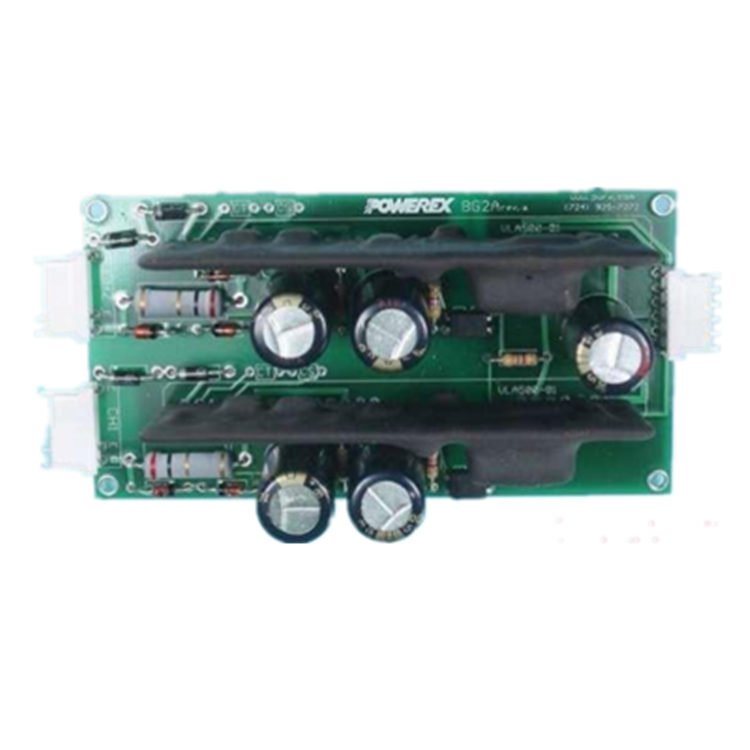

bg2a 是一个完全隔离的两通道栅极驱动电路，设计用于双 igbt 模块。bg2a 采用 powerex vla500-01 或 vla502-01 混合栅极驱动器来提供额定电流高达 1400a 的模块有效率的切换。混合栅极驱动器还使用去饱和检测提供针对意外短路条件的保护。vla500-01 和 vla502-01 混合栅极驱动器具有集成的 dc-dc 转换器，具有 2500vrms 隔离，可提供隔离栅极驱动电源。控制信号使用具有 15kv/µs 共模抗噪能力的高速光耦合器进行隔离。如果检测到短路情况，bg2a 会提供隔离的故障反馈信号。
性能特点
- 高达 12a 的峰值输出电流
- 2500vrms 控制电源和信号隔离
- 标准 amp mta .100” 连接器
- 采用单 15vdc 电源供电
- 宽输出电压摆幅 15v/-8v
- 紧凑尺寸 4” x 2.1” (101mm x 53mm)

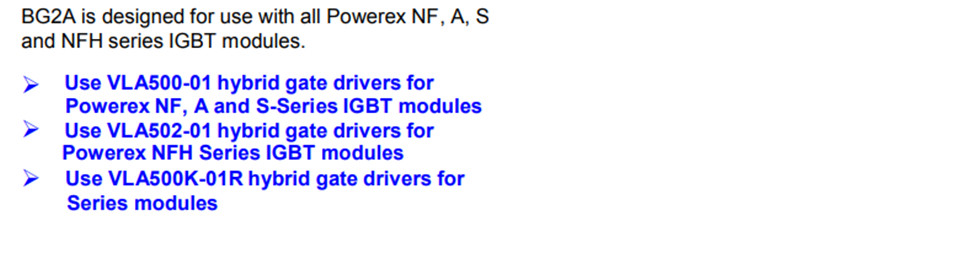

选型指南
技术参数
包装尺寸：101 毫米 x 53 毫米
推荐用于新设计：是
符合 rohs：否
输入电压：15v
输出电压： 15v / -8v
产品应用
