产品介绍

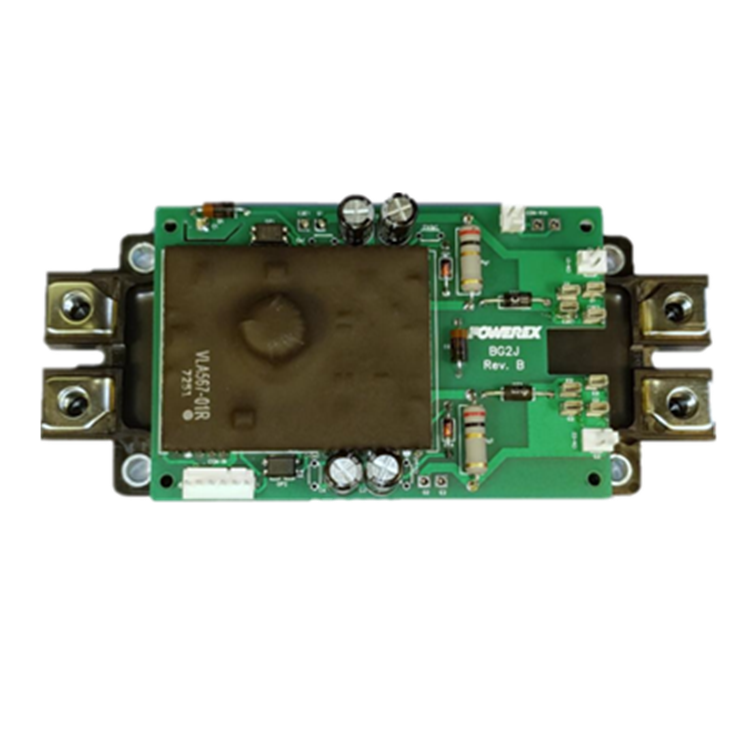

bg2j 是一款双通道栅极驱动电路板，它采用 powerex vla567-01r / vla567-02r 双混合栅极驱动器和内置隔离式 dc-dc 转换器。bg2j 旨在为额定电流高达 1000a / 1200v 的双 igbt 模块提供有效率的开关。bg2j 直接安装在 nx 和 dy 型封装上，可以通过直接焊接或使用无焊压配合型连接器。一对辅助 0.100 英寸双针接头可以通过双绞线连接到任何模块。bg2j 包括用于控制信号隔离和隔离故障反馈信号的光耦合器、用于短路保护的去饱和检测，以及用于为每个驱动通道提供完全隔离的控制电源的内置 dc-dc 转换器。
性能特点
- ±8a 峰值输出电流
- 2500vrms 隔离 1 分钟
- 标准 mta 0.100” 连接器
- 由单个 15vdc 或 24vdc 控制电源供电
- 15.5v/-8v 典型栅极驱动电压
- 可调短路保护
- 短路后的可调下降时间

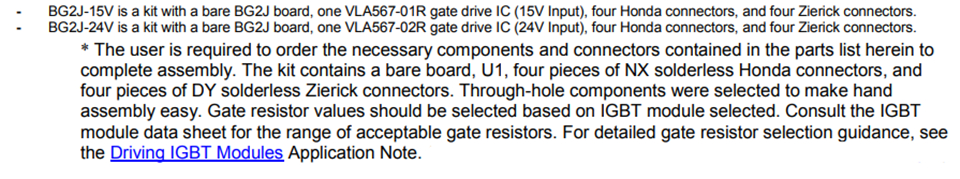

选型指南
技术参数
包装：兼容 nx 和标准包
推荐用于新设计：是
输入电压：15v
输出电压： 15.5/-8v 典型值

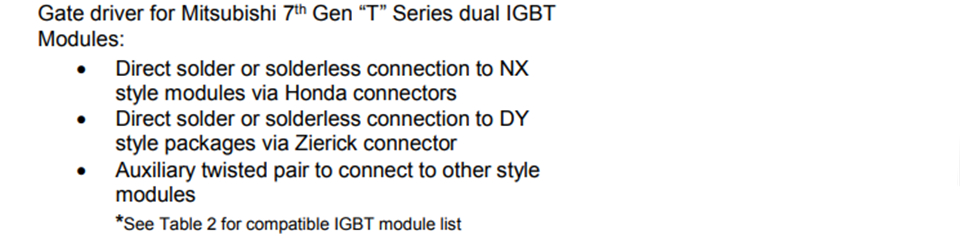

产品应用
