产品介绍

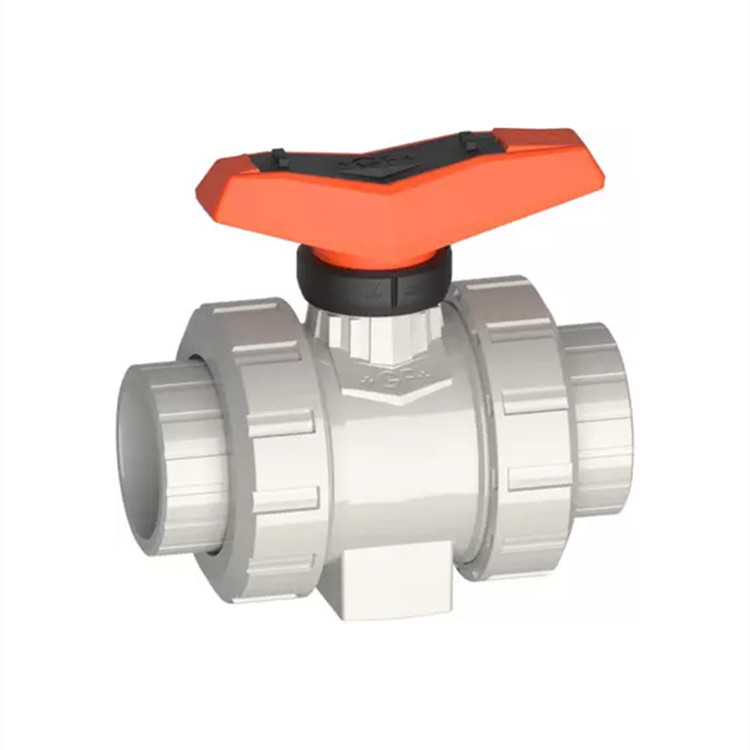

546 型球阀应为联合阀，采用浮球设计。球体应为全模制、全端口，具有双向阻塞能力。阀杆应采用双 o 形圈密封和与阀杆密封介质侧相对的预定断裂点，具有防喷功能。阀座支架是可调的，并有反向螺纹。手柄应可锁定，并可作为阀座支架的调整或拆卸工具。阀门螺母螺纹应为对接型。球座有一个弹性背衬 o 形圈，所有弹性密封件使用类似材料。ansi 法兰型阀门应符合 ansi b16.5 150lb 标准。所有阀门按照 iso9393 进行测试，并按照 iso16135 标准进行设计。所有阀门的生产符合 iso9001 质量标准和 iso14001 环境管理标准。组装后，每个阀门都经过测试，气泡密封性超过 vi 级标准。pvc 阀门应符合 astm d1784 单元分类 12454 标准。cpvc 阀门应符合 astm d1784 单元分类 23447-b 标准。pp 阀门应符合 astm d5847- 14 单元分类 pp0510b66851 标准。abs 阀门应符合 astm d3965 细胞分类 42222 标准。pvdf 阀门应符合 astm d3222 标准的 1 类 2 级。所有材料的阀门均应符合 rohs 标准。
性能特点
标配不锈钢螺纹插入件，便于安装
可根据要求提供不带插入件的阀门
采用反向螺纹，确保在拧紧阀门螺母时不会意外拧紧阀座架，避免阀杆故障
阀门手柄可作为阀座支架调节工具
维护快速、简单

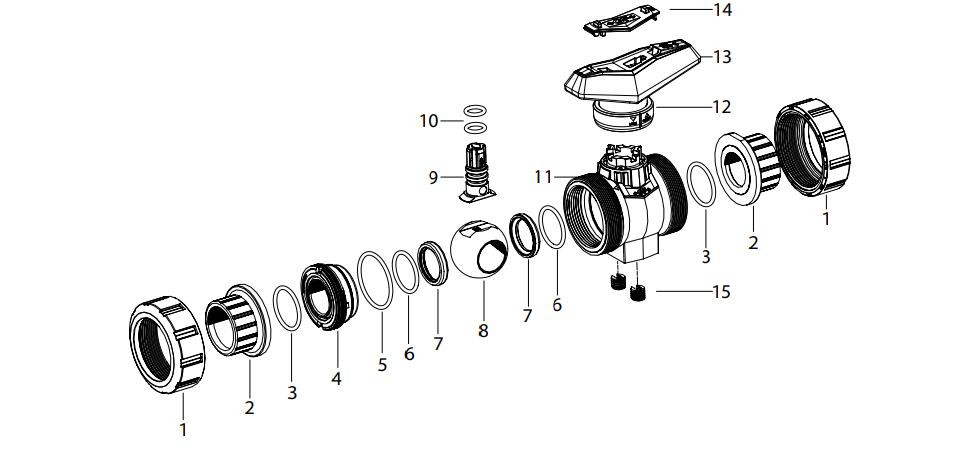

产品结构与细节
11 阀体
4 阀座载体
2 阀端
1 阀门螺母
8 阀球
9 阀杆
7 阀座
6 背封
5 阀体密封
3 端面密封
10 阀杆密封件
12 锁紧环
13 杠杆（可锁定）
14 杠杆夹
15 安装插入件
可选功能与配件
带位置反馈传感器的接口模块，包括 led 反馈（dn10-50）
手动弹簧复位杆（“死人”）（dn10-25）
来自 gf 的气动或电动执行机构
可对阀门进行个性化配置
带集成限位开关的多功能模块（dn65-100）
技术参数
产地：瑞士
尺寸：3/8"-4”
材料：pvc、cpvc、progef 标准 pp、abs、sygef 标准 pvdf
阀座：ptfe
密封件：epdm
端接：水泥溶剂插座、螺纹、法兰、熔接拉钉、熔接插座
安装：不锈钢螺纹插件
标准包装数量：1 个阀门
真空：可用于全真空
122 ℉ 时max压差：15 psi
产品尺寸
产品应用
化学品分配/输送、直接液体冷却、分配管道、定量和稀释、鱼类生产/加工街、工艺冷却水、反渗透、特种废水处理、去离子水、表面处理、纯水/纯热水
