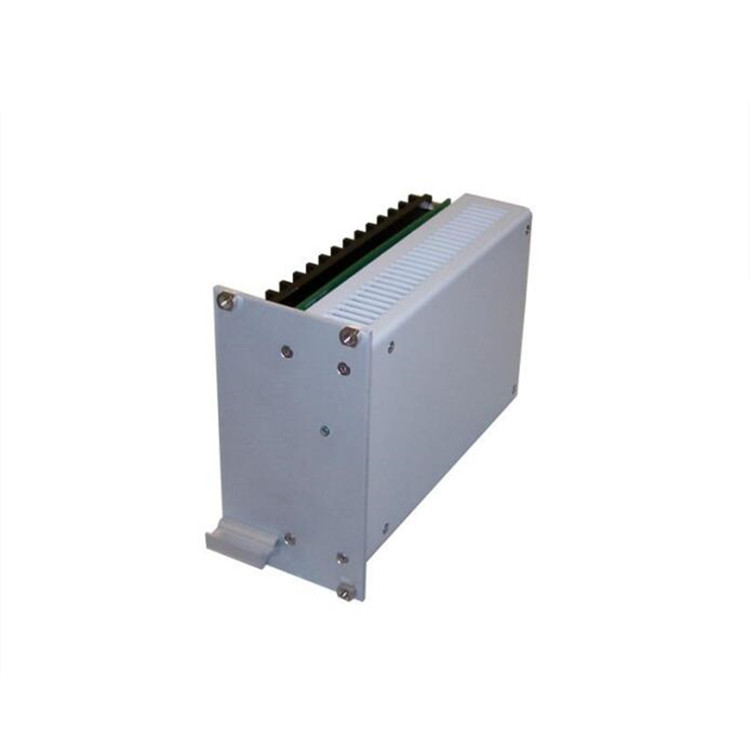

产品介绍
当主输出达到限值时，一个独立的测量电路会介入控制。该测量电路自给自足，可使转换器在不返回的情况下关闭。若要再次开启，须断开输入端，经过约 30 秒的等待时间后，转换器即可重新投入运行。可选项，用于补偿负载电缆上的电压降。在这种情况下，传感器电缆直接连接至负载，因此应与负载电缆分开铺设。否则会产生干扰，并对控制电路产生负面影响。安装方式可采用双绞线或屏蔽电缆。如果不使用传感器电缆，则为此提供的端子无需接线。
性能特点
带宽范围输入的 dc/dc 转换器
19" 插接式模块
max 200 瓦 （在 uin 17-35 vdc 范围内max 100 瓦，自动降额）
输入、输出、外壳相互绝缘
selv 至 uout 60 vdc
通过 ntc 限制浪涌电流
输入端极性反接保护：
系列二极管，用于 75-275 vdc 输入端
交叉二极管，用于 17-75 vdc 输入端
输出端带 dc-ok 信号的去耦二极管
温度范围 -20 至 75 ℃，输出电流从 55 ℃ 自动降额

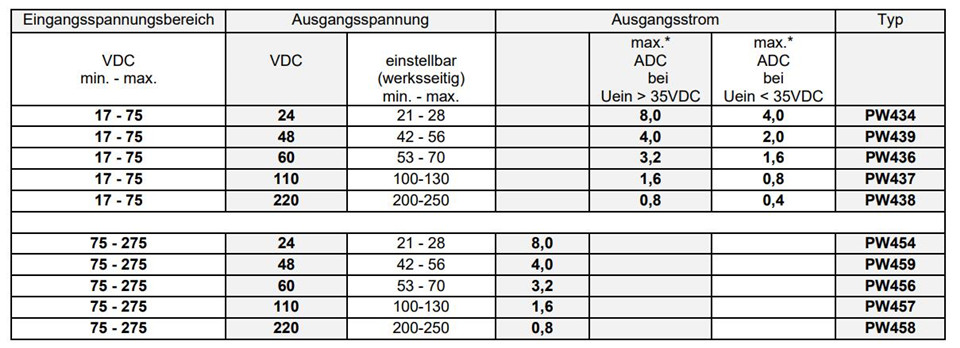

选型指南
产品结构与细节
过载/短路：电流限制 ui 特性曲线
ovp（过压保护）：现有
传感器电缆：内部
功能显示：正面绿色 led
带 dc-ok 消息的去耦二极管：通过无电势触点 noc/ncc 发出消息
技术参数
产地：德国
输入电压范围：75 至 275 vdc
浪涌电流：max 40 a，由外部提供的 ntc 保险丝限制 40 a, 受 ntc 限制
熔断器：5 at，需外部提供
空载电流消耗：< 130 ma 在 uin 110 vdc时
开关接通延迟：< 1.2s
旁路时间：>10 ms 在 uin 110 vdc时
开关接通：> 65 vdc
高能脉冲：符合 en 61000-4-5，安装等级 3
爆破：符合 en 61000-4-4、 严重程度 3
输出电压：220 vdc，可调 200 至 250 vdc
输出电流：0.8 adc 至 uout 250 vdc
过载保护：电子 - ui 特性
电压调节，负载调节：± 2 %，直接在连接器处测量
纹波：< 2200 mvss typ.
负载瞬态 10-90-10 %：6 %
开/关过冲：无
过载/短路保护：电子
工作温度范围：-20 至 75 ℃；从 55 至 75 ℃ 自动降低 50 %的输出电流
储存温度范围：-40 至 85 ℃
湿度：max 75 % 无冷凝
标称条件下的效率：>90 %
功率损耗：max 28w
保护等级：i 级，根据 en 61140
显示：绿色 led uout = 输出电压（直流正常）
外壳：19 "插入式模块 3u，14 hp，深约 166 mm，本色铝，ral7035
连接：插入式连接器 h 15
重量：约 1.5 kg

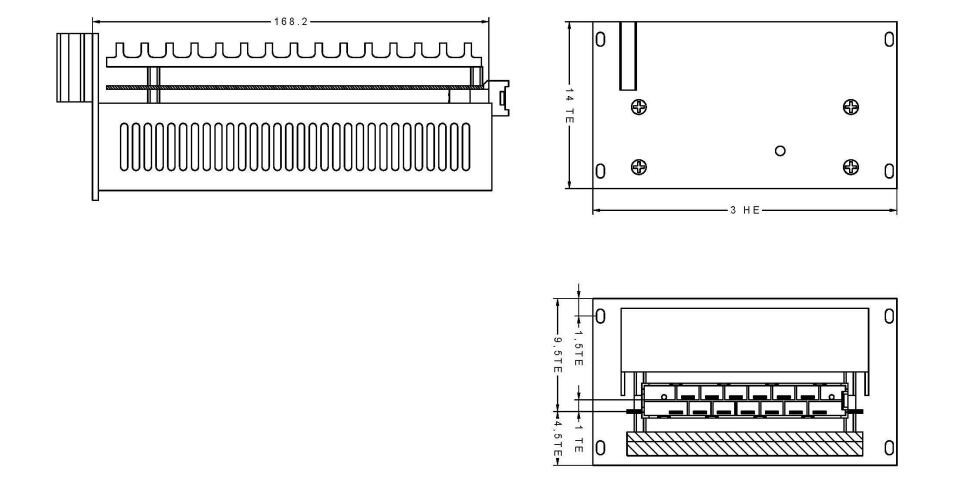

产品尺寸
产品应用
铁路技术、固定和途中替代能源、控制技术、工业自动化、军事应用
