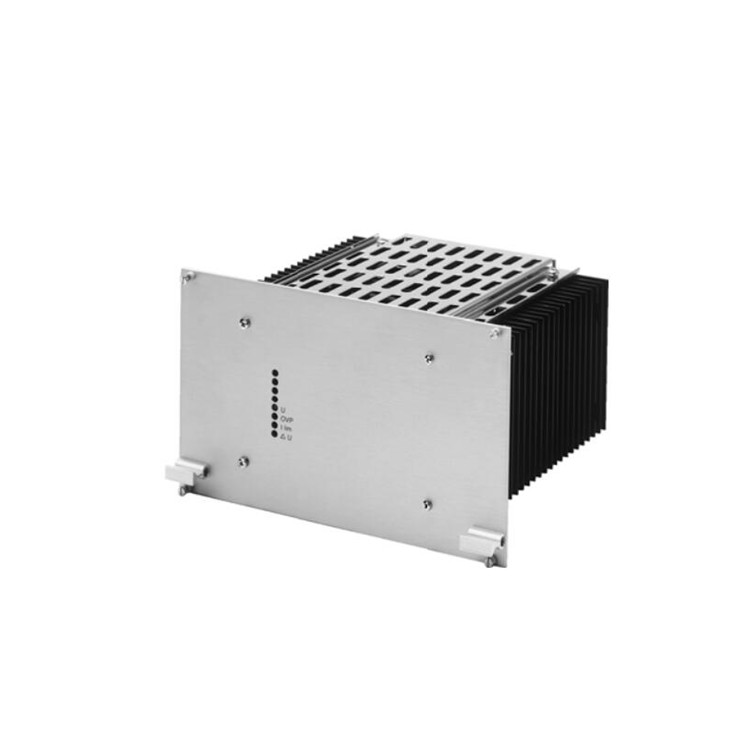

产品介绍
230 伏输入通过整流器直接为电容器充满电，而 115 伏输入则介入电容器 4a/4b 组合。与整流器配合，这就是电压倍增器。转换器在 "半桥电路 "中作为推挽式转换器运行。开关晶体管 6a 和 6b 由控制电路以可变的脉冲宽度周期性地接通和断开。输入电压以交替极性出现在变压器的初级绕组上，分流器为电子限流提供信号，以保护半导体免受过载。电路监控输入电压。当达到规定的限值时，开关晶体管 6a 和 6b 将被禁用。一旦输入电压回到容差范围内，系统就会自动恢复正常运行。
性能特点
max 500 瓦19 "插入式模块
输入、输出、外壳相互绝缘
输入中的浪涌电流限制器 (h)
ul 特性曲线

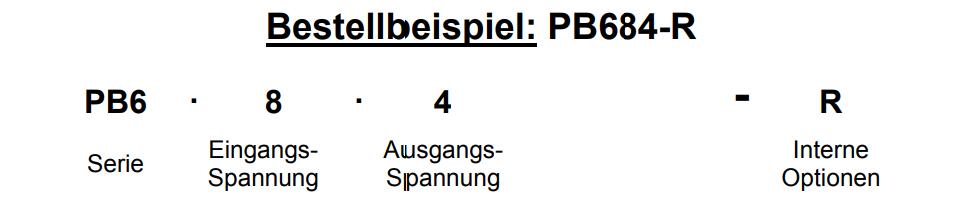

选型指南
技术参数
产地：德国
输入频率：40 至 70 hz,可能为 16/400 hz
功率因数：0.65 至 0.75 容性，取决于类型/负载
峰值系数：2.0 至 2.5 取决于类型
浪涌电流：max 10 倍额定电流 通过 ntc 限制，0.5 至 60 ω，取决于类型
空载电流消耗：2 至 10 w 取决于类型
开关接通延迟：2 s
过压持续时间：15 ms（230 vac）
开关开/关：≤ 95 % umin；≥ 105 % umax
高能脉冲：符合 en 61000-4-5，安装等级 3
爆破：符合 en 61000-4-4，严重程度 3 级
温度系数：0.02 %/℃
工作温度范围：-20 至 70 ℃
电流降低：从 45 至 70 ℃ 降低 2.5%/℃，无阻碍对流
储存温度范围：-40 至 85 ℃
湿度：75 % 非冷凝，>75 % 需要选项 t
效率/满载：65 至 92 %
开关频率：33khz/ 20khz
40 ℃ 时的 mtbf：取决于类型 根据 mil-hdbk217 标准，约为 100000 小时 根据 sn 29500 标准，约为 2100fit

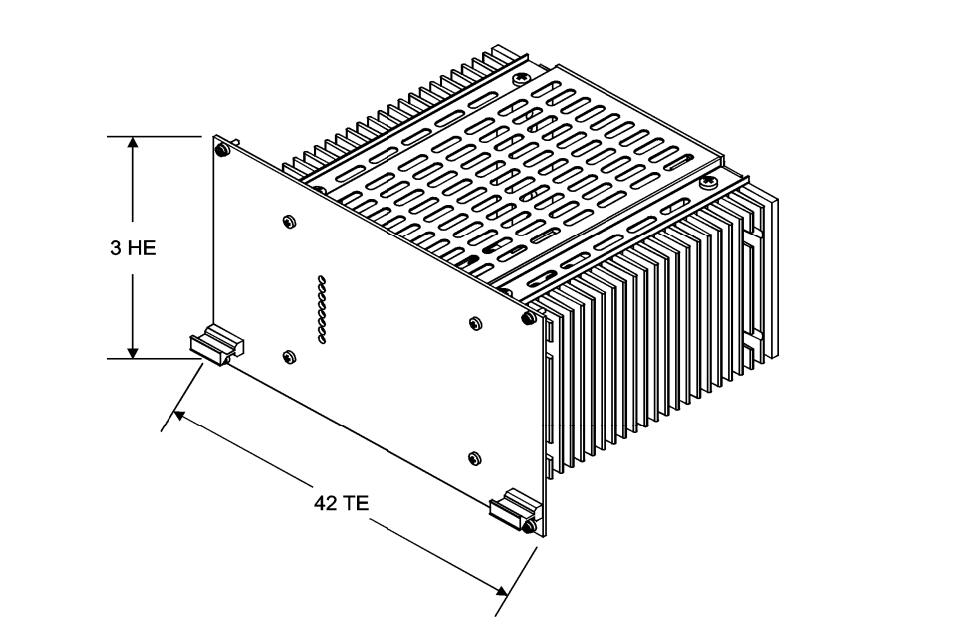

产品尺寸
产品应用
铁路技术、固定和途中替代能源、控制技术、工业自动化、军事应用
