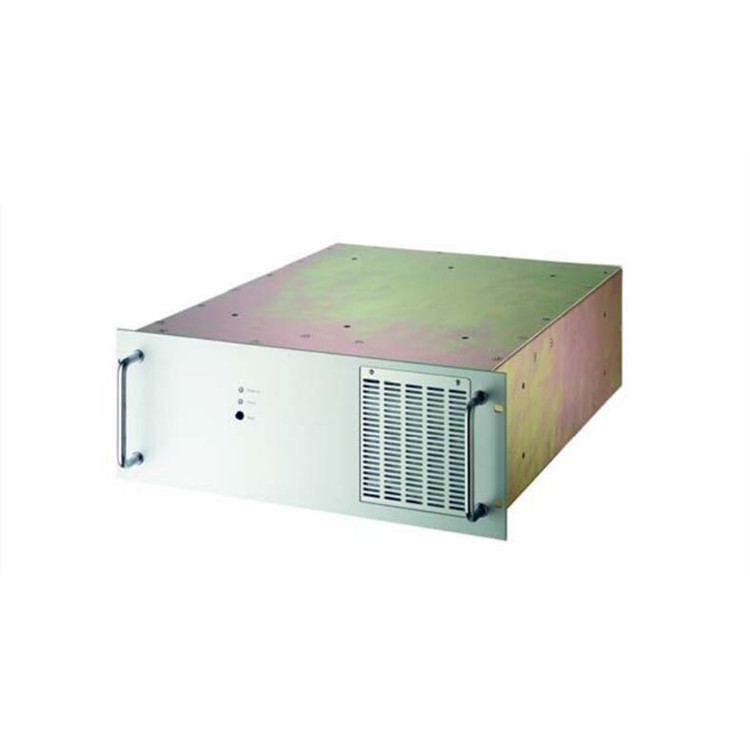

powertronic电池充电器pb5468v -加拿大28

输入电压通过保险丝 1、干扰控制滤波器和整流器到达初级开关系统。滤波器可降低反馈到供电系统的干扰电压，ntc 电阻器可限制浪涌电流。回馈整流输入可用于连接额外的存储卡。230 伏输入通过整流器直接为电容器充满电，而 115 伏输入则介入电容器组合 4a/4b。与整流器配合，这就是电压倍增器。转换器在 "半桥电路 "中作为推挽式转换器运行。开关晶体管 6a 和 6b 由控制电路以可变的脉冲宽度周期性地接通和断开。输入电压以交替极性出现在变压器的初级绕组上，分流器为电子限流提供信号，以保护半导体免受过载。电路监控输入电压。当达到规定的限值时，开关晶体管 6a 和 6b 将被禁用。一旦输入电压回到容差范围内，系统就会自动恢复正常运行。

功率高达 10000 瓦

输入、输出、外壳相互绝缘

设置过压保护 ovp：前面板后的微调器 110-130 % u_nom

过载：电流限制 ul- 特性

设置电流限制：前面板后的微调器 80-110 % i_nom

传感器电缆：存在

设置电压：前面板后的微调器

功能显示：前面板上的绿色 led

状态显示：前面板上的红色 led

uoff 时的开关：过电压 > 5 s

复位状态：前面板上的按钮

y；在 -20 至 45 ℃ 范围内的温控特性曲线。

ci；并联运行时的电流分担

r；去耦二极管，通过 u_out <17 vdc 处的无电位触点发出信号，用于冗余运行

a；输出电压和电流的测量装置，数字式 31/2 位，精度 0.2 %± 1 位

产地：德国

输入保险丝：3 x 160 至 230 vac 3 相

输入保险丝：mcb-50 a，3 极便携式

输入频率：40 至 70 hz；16 至 400 hz

功率因数：约 0.7 容性

峰值系数：< 2.5

浪涌电流：25 倍额定电流

保险丝需连接在上游/自动 k 特性：20 a

空载电流消耗：< 25 w

开关接通延迟：1 s

过压持续时间：5 ms 开关开/关 ≤ 95 %u_min ≥ 105 %u_max

输出电压：24 v 电池，可调 24 至 32 vdc

输出电流：320 adc

温度系数：0.02 %/℃

工作温度范围：-20 至 70 ℃

电流降低：从 55 至 70 ℃ 降低 2.5 %/℃（无自动降低）

冷却：内部直流空气

过温保护：电子，关机 - 冷却后自动重启

储存温度范围：-40 至 85 ℃

湿度：<75 % 无冷凝，根据要求可 >75 %

效率/满载：> 88 %

开关频率：20 khz

40 ℃时的 mtbf：根据 mil-hdbk217 标准约为 70 000h / 根据 sn29500 标准约为 2700fit

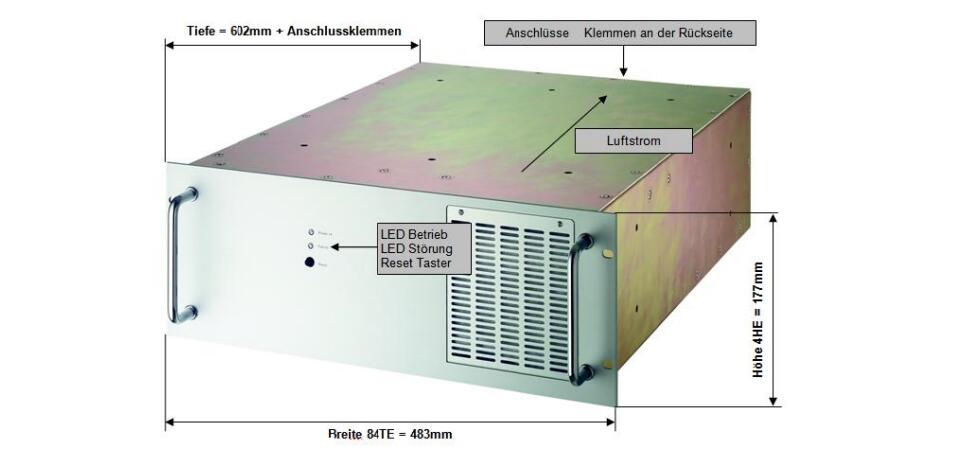

机械结构：19 "全机架 4 u，深约 602 mm，不带端子

重量：约 50 kg

连接端子：端子位于后部

铁路技术、固定和途中替代能源、控制技术、工业自动化、军事应用
