产品介绍

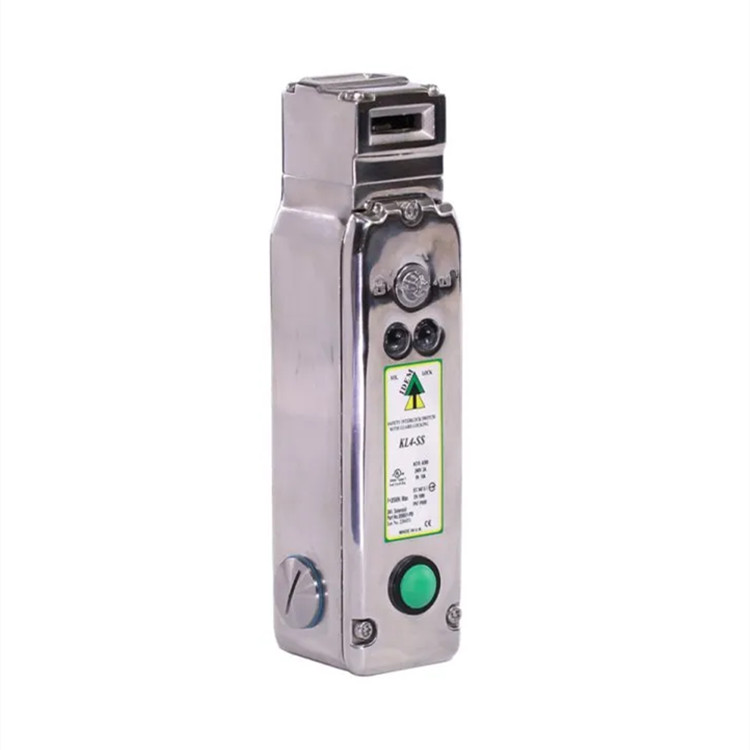

kl4-ss 防护门锁联锁装置采用镜面抛光的 316 不锈钢薄型机身和高达 3000 n 的保持力，可使中型到大型防护门保持关闭状态，直至危险消失。盖子上有一个瞬时按钮，配有单组转换触点。内部选择开关既可用作 led 2 的电源馈电，也可用作指示锁状态的无电压辅助电路。
性能特点
镜面抛光 316 级不锈钢
夹紧力 f1 3000 牛（300 千克）

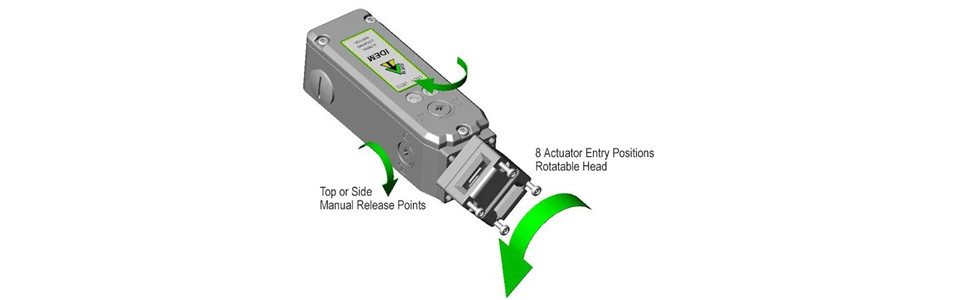

用于 8 个入口位置的旋转头
防护等级：ip 67 ip 69k
导管 3 x m20 或 ½" npt（可快速连接）
选型指南
kl4-ss：209001：kl4-ss m20 24v（标准版）
kl4-ss：209001-a：kl4-ss m20 24v（标准版）- 标准法案
kl4-ss：209001-f：kl4-ss m20 24 伏（标准释放）- 扁平法
kl4-ss：209001-hfh：kl4-ss m20 24v（标准释放）- hfh act
kl4-ss：209001-pb：kl4-ss m20 24v，带 p 按钮
kl4-ss：209002：kl4-ss ½npt 24v（标准释放）
kl4-ss：209002-pb：kl4-ss ½npt 24v，带 p 按钮
kl4-ss：209003：kl4-ss qc m23 24v（标准释放）
kl4-ss：209003-pb：kl4-ss qc m23 24v，带 p 按钮
kl4-ss：209004：kl4-ss m20 110v（标准释放）
kl4-ss：209004-pb：kl4-ss m20 110v 带 p 按钮
kl4-ss：209005：kl4-ss ½npt 110v（标准释放）
kl4-ss：209005-pb：kl4-ss ½npt 110v，带 p 按钮
kl4-ss：209006：kl4-ss qc m23 110v（标准释放）
kl4-ss：209006-pb：kl4-ss qc m23 110v 带 p 按钮
产品结构与细节
可选功能与配件
viper继电器，带延时器（sc-31-42td-i）
m20 或 1/2 英寸 npt 316 不锈钢电缆接头
316 不锈钢重型柔性推杆 (140111)
用于 idem 锁定开关的闸板螺栓 (gbl-1-ss)
技术参数
产地：英国
符合认证：culus
技术原理：电源解锁
外壳材料：316 级不锈钢
电磁阀电压（按零件编号）：24 vac/dc或 110 vac或 230 vac /- 10 % (12 w.)
led 2 电源电压：24 vdc /- 10 %
触点 11/12 21/22：使用类别 ac 15 a 300 3 a，热电流 (ith) 5 a
过载保护保险丝（外部保险丝）：10 a (ff).
辅助触点 33/34（可通过 led2 选择）：24 vac/dc 0.5 a
辅助触点 43/44：max 230 vac/dc 0.5 a
额定绝缘电压：600 vac
额定冲击耐受电压：2500 vac
正开行程：10 mm
接近速度：200 mm/m. 至 1000 mm/s.
执行频率：2 次/秒
执行器入口min半径：175 mm 标准；100 mm 柔性
外壳防护等级：ip 67、ip 69k
工作温度：-25 至 40 ℃
保持力：f1max: 3000 n；fzh：2307 n
振动：iec 68-2-6，10-55 赫兹 1 赫兹
偏差：0.35 mm，1 倍频程/分钟
导管入口：m 20 或 1/2" npt
固定：4 x m 5
外壳类型：1 型
max温度： 40 ℃
端子扭矩：e 6 磅英寸（0.7 nm）
产品尺寸
产品应用
食品与饮料、汽车、仓储与物流、骨料与采矿、机器人技术
