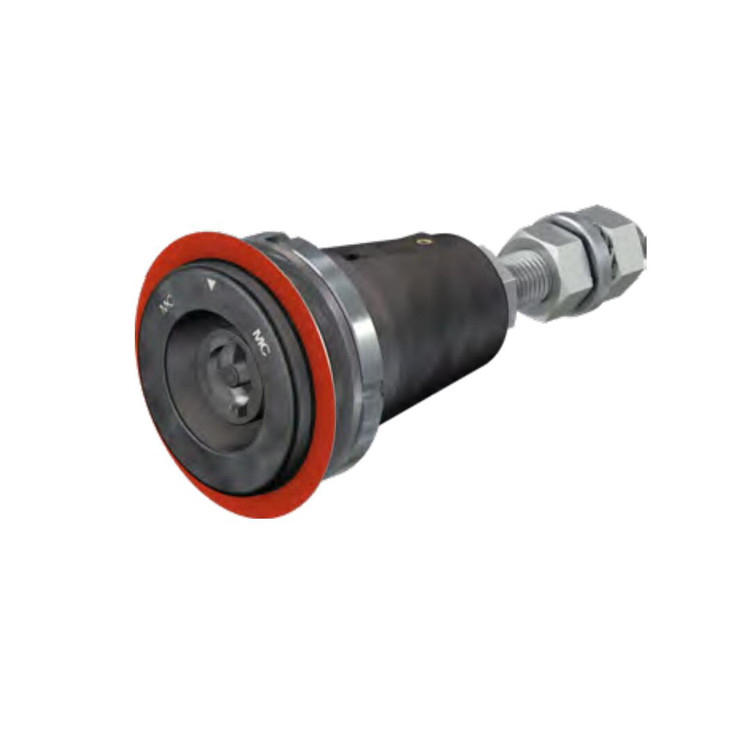

产品介绍
直径 10-21 mm 的绝缘圆形连接器具有高防护性的特点，适用于低电压领域的严苛要求。该系列即插即用型连接器的插拔次数高达 5,000 次，确保在临时电力供应应用或恶劣工业环境条件下使用时具备的必要耐用性。颜色和机械编码提供了很高的防护性，同时降低了错误连接的风险。
性能特点
操作范围广，从 6 mm² 到 400 mm²，250 a 到 1,000 a 不等
已经证实的可靠性 (ip68, ip69)
高防护特性（ip2x、卡口锁、颜色和机械编码、锁紧销）
操作简便、调试快速
耐久性长、维护成本降低
高达 5,000 次插拔次数
压接和 axiclamp 电缆端子
选型指南
安装版本：面板和嵌装式插座、非固定的连接器（插头和插座）、多个连接配件
屏蔽式版本 (...-gs) 具有电磁干扰环境兼容性
根据额定电流的不同，有四种型号供您选择
10bv 可达 250 a
16bv 可达530 a
16bl 可达 630 a
21bv 可达 1,000 a
可选功能与配件
14.5041-*：fr16 色环 20 21 22 23 24 25 26 27 28 29
14.5019：id16bv-wz 用于拧紧环形螺母 (m) 的套筒扳手 sw17
14.5252-*：pl-pc-1021set 保护盖
14.0102：ms-b16bv-ns 微动开关
在使用保护盖 (pl-pc-1021set)的情况下，不可安装色环
技术参数
|
产地 |
瑞士 |
|
订货号 |
14.0047 |
|
额定电压 |
ac 1000 v/dc 1500 v (iec) |
|
额定电流 |
至 530 a (iec) |
|
已插合防护等级 |
ip65 |
|
未插合防护等级 |
ip2x |
|
金属件 |
pa/cuzn (ag) |
|
温度范围 |
-40 至 90 ℃ |
|
盐雾试验 |
– |
|
接触电阻(multilam) |
≤ 25 µω |
|
短路电流，1 s/3 s |
- 14 ka/- 10 ka |
|
峰值耐受电流 |
55 a |
|
测试电压（50 hz/1 min） |
6.6 kv |
|
过电压类别/污染等级 |
cat iii/3 |
|
电缆截面积，压接连接 |
50 至 240 mm²；1/0 至 500 mcm |
|
电缆截面积，axiclamp 连接 |
50 至 240 mm²；1/0 至 500 mcm |
|
插针/插座的标称直径 |
16 mm |
|
拔出力/插入力 |
114 n/270 n |
|
max紧固扭矩（新零件） |
30 n m |
|
插拔次数 |
5000次，具体取决于操作条件 |
|
安装，id/s..., id/b is..., ib.... |
外壳/面板 |
|
连接方式 |
压接/axiclamp/电缆线接片/汇流排，接触块 |
|
符合标准 |
iec 61984, iec 60664-1, iec 60529, iec 60512-5-2, iec 61238-1, iec 60068-2-52 |
|
颜色编码 |
10 |

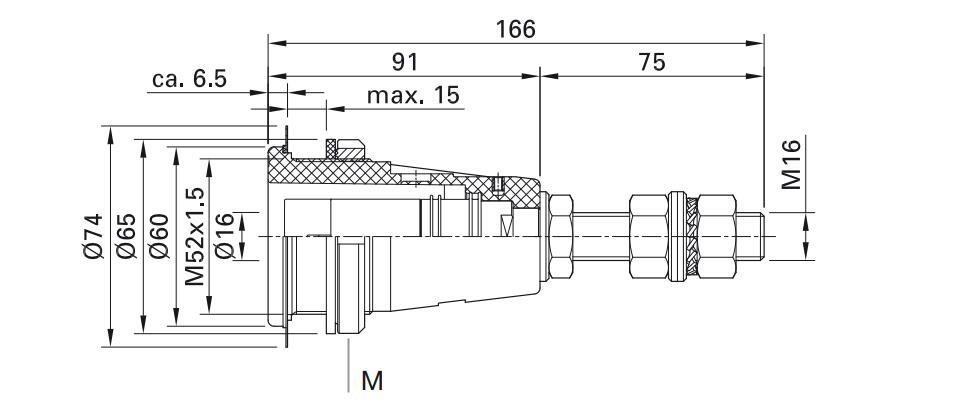

产品尺寸
产品应用
工业设备、开关装置、试验台、低压范围内的应急电源系统
