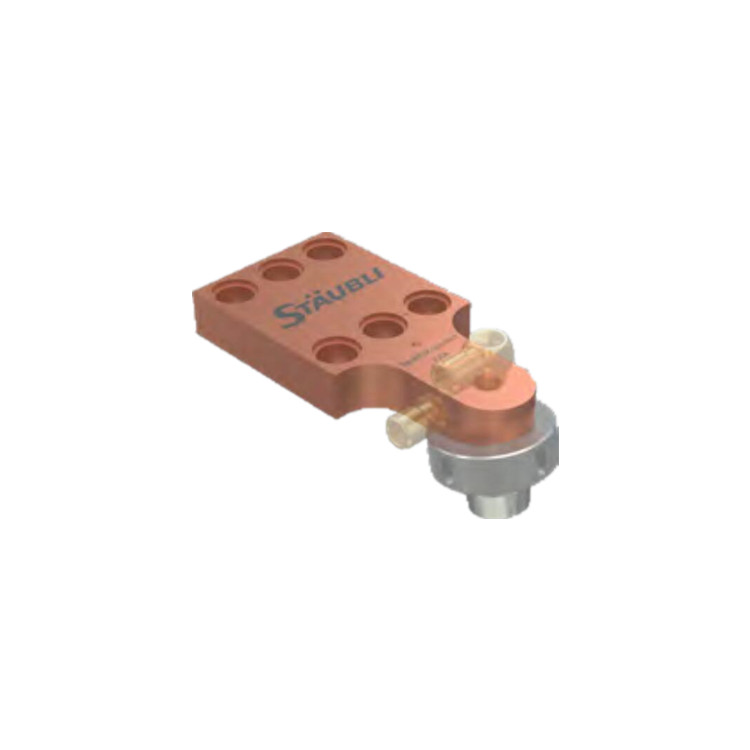

产品介绍
spotfix connect: 用于电阻焊设备二次回路的连接器，需注意电阻焊设备二次回路中的电缆连接点。采用螺栓连接的电缆连接点，通常会随着时间推移而有所损坏，从而造成接触电阻增加和能耗增加。当需要更换磨损的二次回路部件（如连接电缆）时，需要对旧的电缆连接点进行大量加工。这种返工过程耗时，而且其质量取决于技术人员的技术知识。如果加工不到位，可能会导致接触电阻不稳定，能耗增加，缩短使用寿命。为了应对这些挑战，我们开发了模块化且可扩展的 spotfix connect 系统，用于电阻焊设备的二次回路，尤其是 x 型枪。这种带冷却的连接器系统去除了螺栓连接的弊端。它能够确保持续可靠的连接以及高系统状态。
性能特点
可插拔连接加拿大28的解决方案
multilam 接触技术
始终可靠的接触条件
持续低接触电阻大电流插拔应用
快速、平稳地更换电阻焊机中的电缆
更大限度地减少停机时间

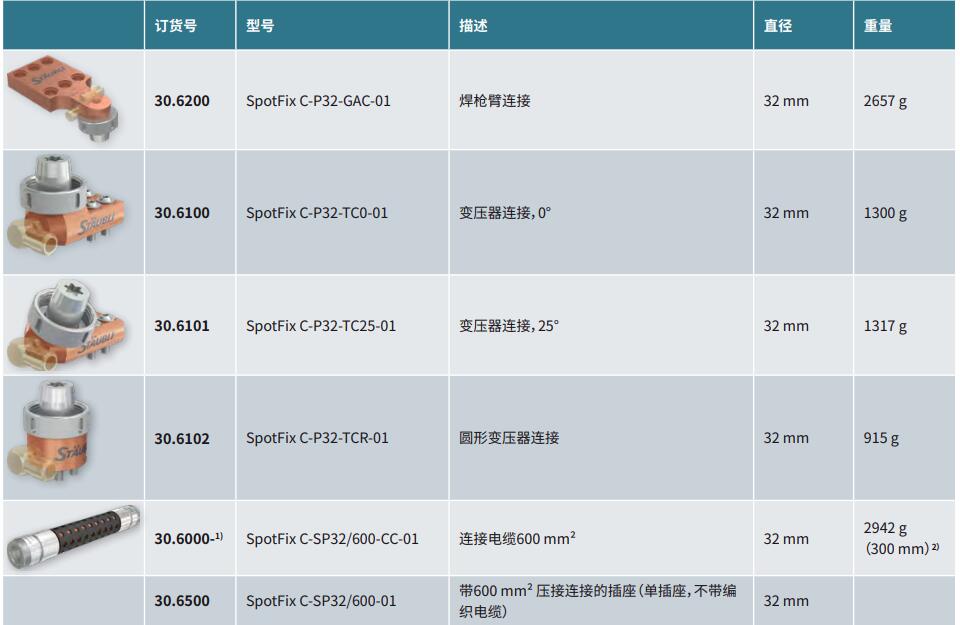

选型指南
技术参数
|
产地 |
瑞士 |
|
订货号 |
30.6200 |
|
插针/插座直径 |
32 mm |
|
电缆截面积 |
600 mm² |
|
特殊加拿大28的解决方案 |
2 x 400 mm² |
|
变压器连接 |
焊枪臂连接器 |
|
总接触电阻 |
< 30 µω |
|
额定电压 |
ac 25 v / dc 60 v |
|
max额定电流 |
6.5 ka |
|
电缆 |
250 mm |
|
温度平衡状态 |
70 ℃，irms = 4 ka（6 l/min，τamb = 20 ℃） |
|
max环境温度 |
40 ℃ |
|
冷却形式 |
水冷（干式耦合） |
|
触子材质 |
铜，镀银 |
|
不含润湿性干扰物质 |
不含硅胶 |
|
变压器连接器 |
mf100，也可按客户标准选择其他型号 |
|
重量 |
2657 g |

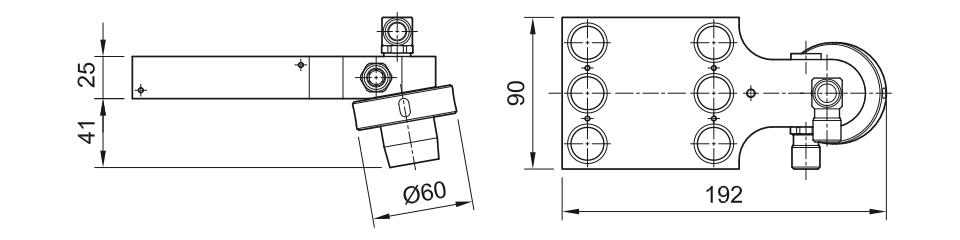

产品尺寸
产品应用
电阻焊枪、一台变压器为多台机器供电、手动可插拔夹具、焊接线上的自动可插拔夹具、焊接工具电源
