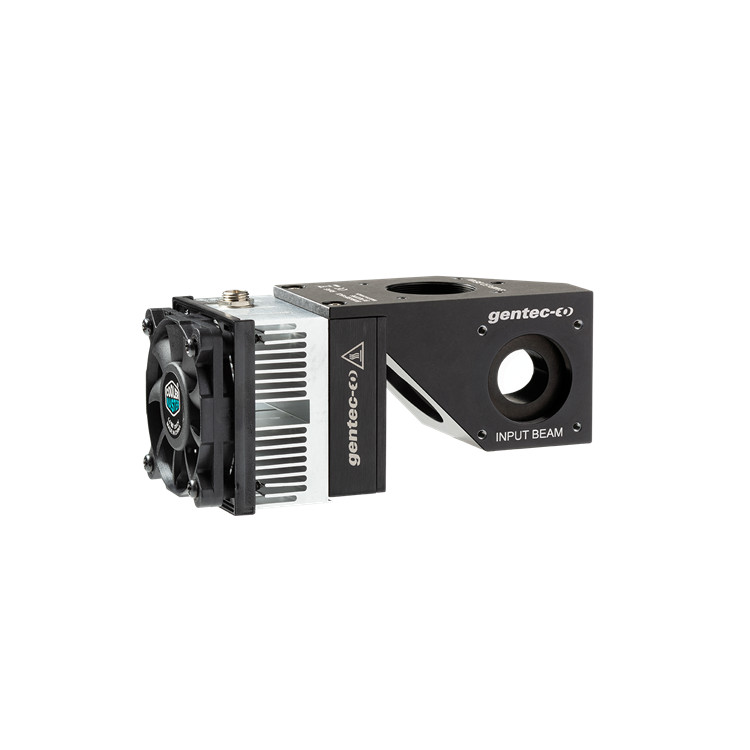

产品介绍
将ba光束采样器安装到光学系统中更为简便。所有ba16型号的输入端和输出端均配备sm1螺纹孔径及四个m4螺纹孔，可兼容30毫米规格的笼式系统。cmos传感器具有低饱和度和低损伤阈值的特性。因此，控制激光功率以获得高测量效果并避免损坏beamage相机至关重要。ba系列光学衰减器通过两个正交楔形镜的菲涅尔反射原理，截取输入光束的微小部分。该设计可完整保留入射光束的偏振状态和辐照度。光衰减器，直径16 mm，max 500 w，包含up19k-110f-h9-d0。
性能特点
改进设计
管理激光功率
激光束采样
多种应用场景
同步监测功率与光束轮廓
无背反射的偏振无关分束器
配合能量/功率探测器的光路分束器
适用于m6系列、ph系列等高灵敏度探测器的衰减器
产品结构与细节
ba16光衰减器包含以下配件：
ba16光衰减器
光孔保护盖
beamage相机用管式耦合器
可选功能与配件
支架
beamage-4m 激光束轮廓仪 202880
up19k 激光功率检测器
技术参数
|
产地 |
加拿大 |
|
零件号 |
203793b |
|
光谱范围 |
200 至 2100 nm |
|
等效衰减 |
1/1700 |
|
集成功率探测器 |
up19k-110f-h5-d0 |
|
光学楔片材料 |
紫外熔融石英（未镀膜） |
|
残余光束偏移 |
5.6° |
|
偏振校正 |
是（正交楔片对） |
|
风扇输入电压 |
12 vdc |
|
max平均功率密度 |
10 mw/cm² |
|
max能量密度 |
10 j/cm² |
|
max功率 |
500 w |
|
冷却方式 |
风扇 |
|
孔径直径 |
16 mm |
|
尺寸（h×h×d） |
54 x 54 x 126 mm |
|
重量 |
0.46 kg |
|
安装螺纹 |
sm1 |
|
附带适配器 |
sm1外螺纹管 |

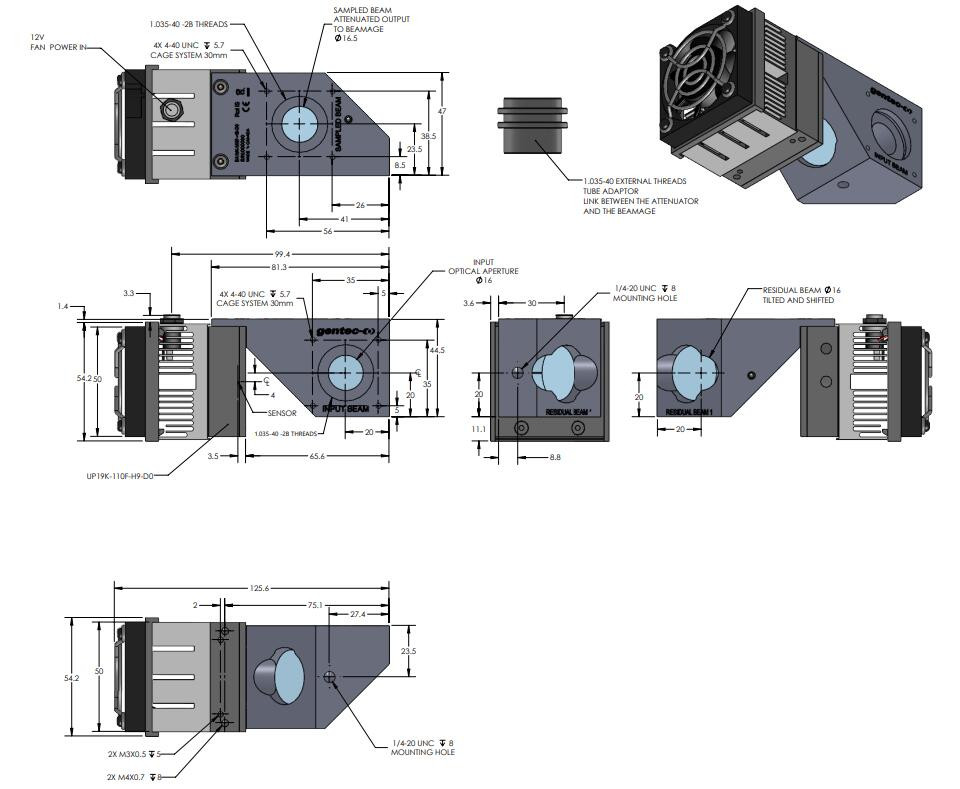

产品尺寸
产品应用
研究、电子、汽车、航空航天、遥感、电信
