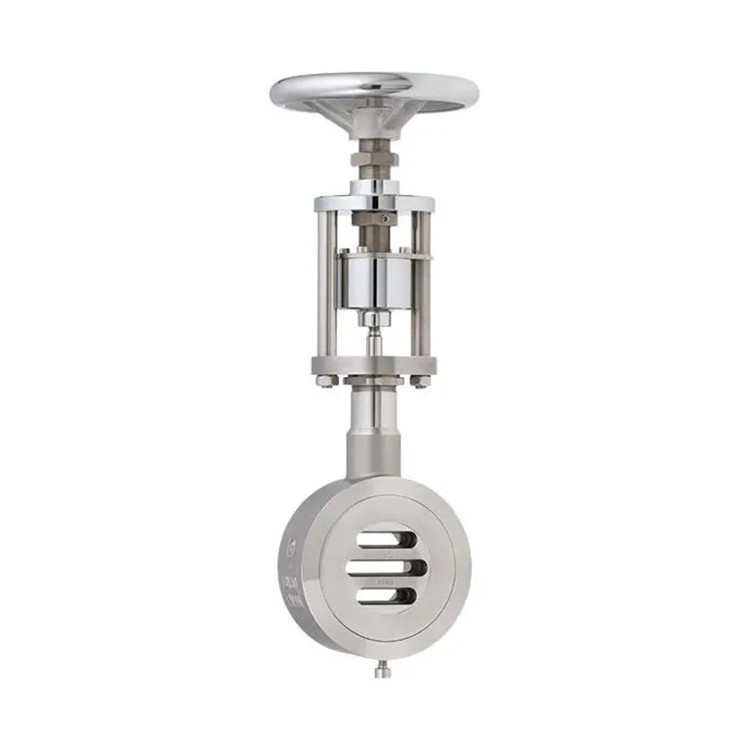

产品介绍
滑阀式压力调节器采用自驱动或压缩空气辅助驱动设计，是实现减压与背压控制的适配选择。其功能性阀门结构确保了滑阀式压力调节器的简易安装。8050型 – gs1长型滑动闸阀具备开关控制功能，适用于广泛的工艺应用场景。该阀门可平稳切断蒸汽、液体、气体等介质，仅需较低操作力即可实现准确控制。
性能特点
手动准确控制
轻量化设计（尤其在大尺寸型号中）
高kvs值
低泄漏率
轻松应对高压差工况
符合ta-luft 2021标准要求

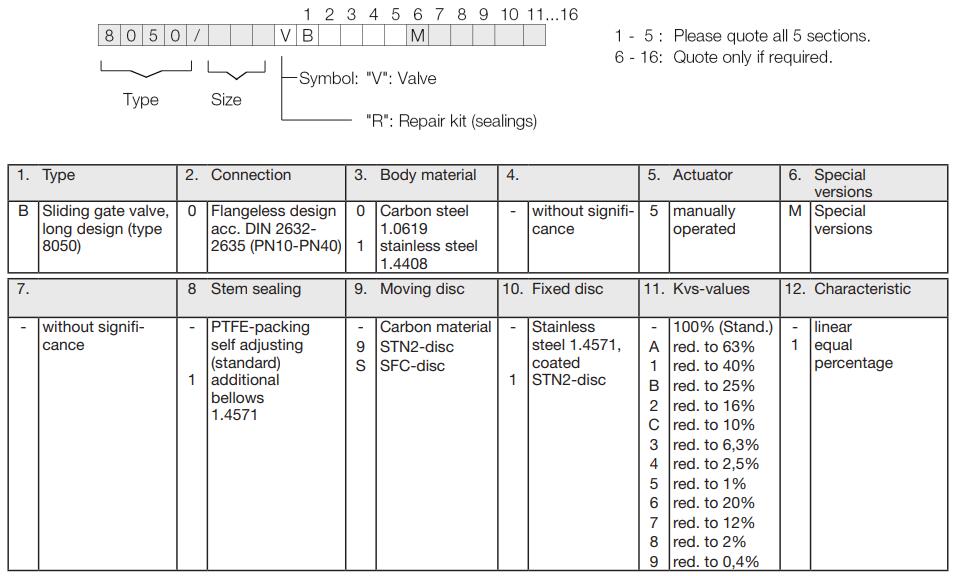

选型指南

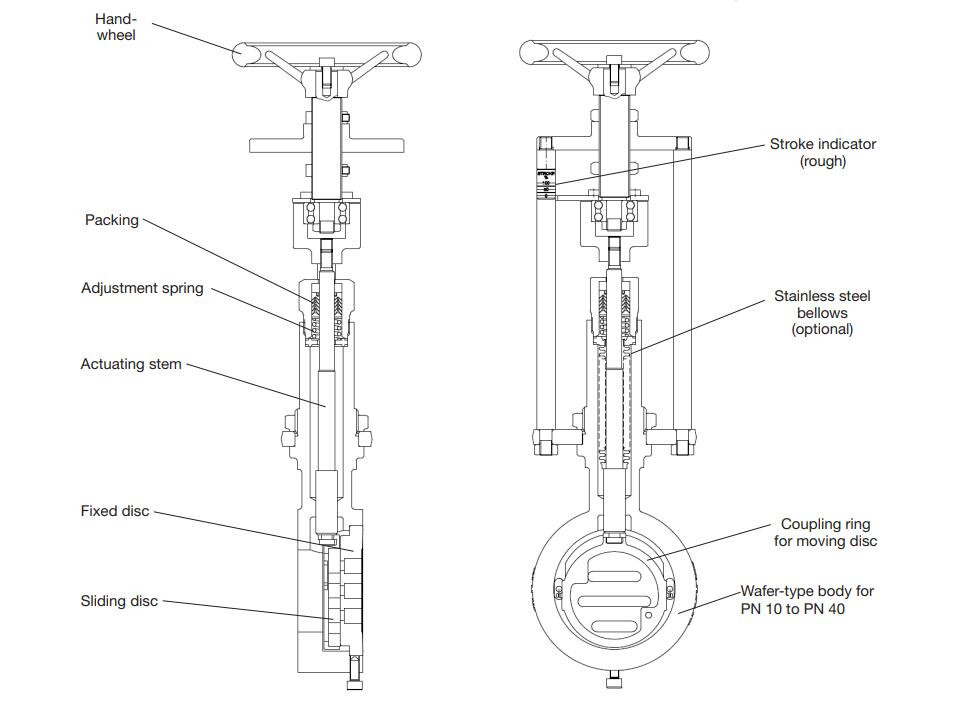

产品结构与细节
手轮
填料
调节弹簧
驱动杆
固定盘
滑动盘
行程指示器（粗调）
不锈钢波纹管（可选）
滑动盘联轴环
pn 10至pn 40法兰盘式阀体
可选功能与配件
金属波纹管
限位开关
技术参数
|
产地 |
德国 |
|
产品品类 |
滑动闸阀，长型设计（8050型） |
|
连接 |
无法兰设计，适用于符合din 2632-2635标准的法兰（pn 10-pn 40） |
|
阀体材料 |
碳钢 1.0619 |
|
执行机构 |
手动操作 |
|
阀杆密封 |
附加波纹管 1.4571 |
|
公称尺寸 |
dn 125 |
|
公称压力 |
符合din 2401标准的pn 40，亦适用于pn 10至pn 25法兰 |
|
金属阀盖介质温度 |
|
|
阀体1.0570 |
-10 至 350 ℃ |
|
阀体1.4571材质 |
-60 至 350 ℃（sfc型号上限 300 ℃） |
|
环境温度 |
-30 至 100 ℃ |
|
法兰垫片（客户侧） |
符合相应公称压力等级的din en 1514-1或ansi b16.21标准 |
|
atex非电气标识 |
ii 2g ex h iic t6…t1 x gb；ii 2d ex h iiic 85 至 530 ℃ x db |
|
轴与壳体密封特异泄漏率 |
iso fe-bh-cc3-ssa0-t(-40 ℃/ 350 ℃)-pn40-iso 15848-1 |

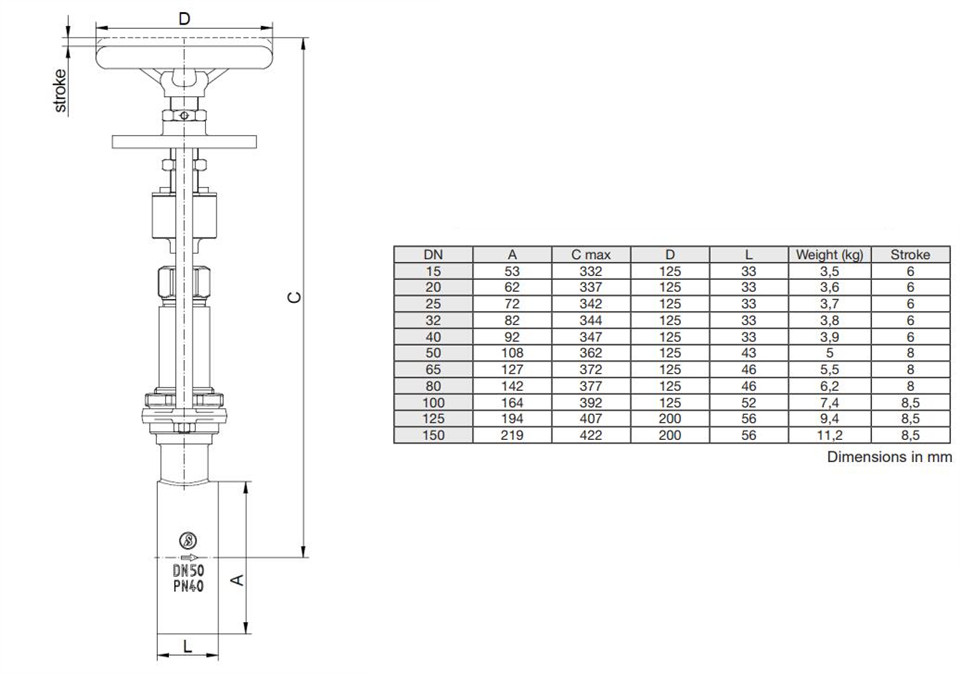

产品尺寸
产品应用
化学生产、食品加工、瓶装灌装、钢铁、聚合物、造纸、太阳能电池、轮胎制造
