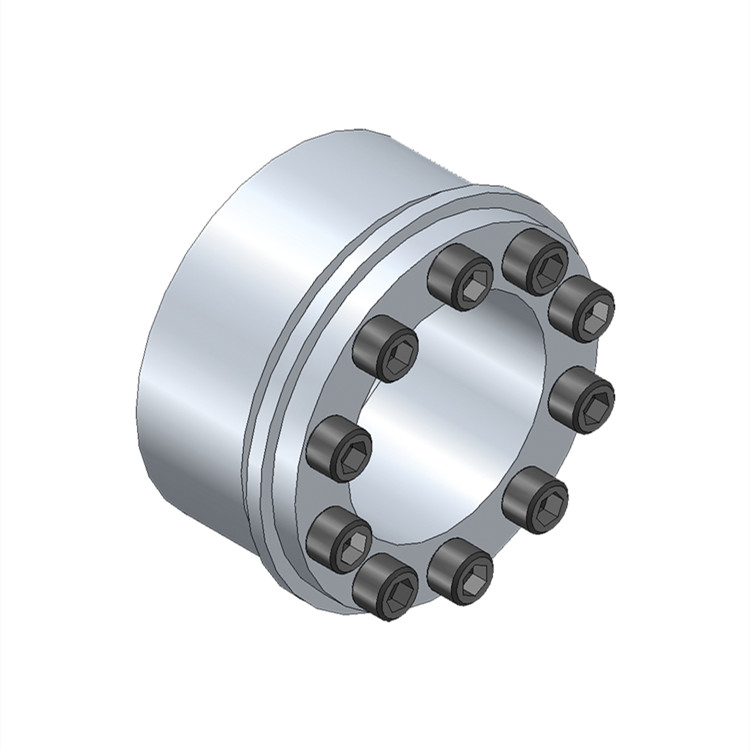

产品介绍
夹紧装置是摩擦轴-轮毂连接，可提供各个方位的压力。得益于原理，它们更准确、更有效率、更易于安装和维修。wsr230系列产品属于自定心锁定组件。准确施加各个方位压力，由于采用纯圆柱形接触几何形状，因此可直接传输电力。坚硬的肘杆，四周压力分布均匀，无边缘压力。一体式设计的准确精度被转移到应用中。自定心360 °对称，同轴度高。
性能特点
扭矩：270 - 33410 nm
轴直径：19 - 180 mm
自定心
无轴向位移

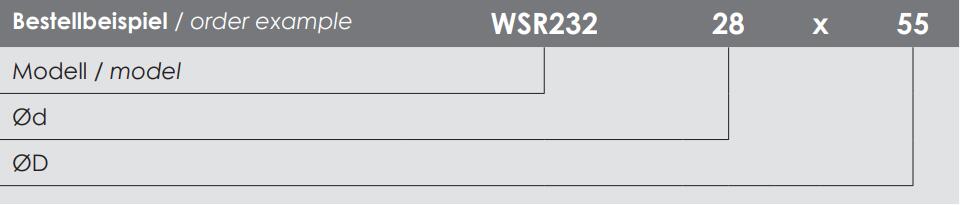

选型指南
可选功能与配件
可选项：不锈钢
技术参数
产地：德国
尺寸 ød1xød2：22 x 47
tkn 扭矩：335 nm
l 总长度：45 mm
l1 基本尺寸：26 mm
l2 基本尺寸：31 mm
l3 基本尺寸：39 mm
d3 外径：53 mm
pw 表面压力轴：110 n/mm²
pn 表面压力毂：51 n/mm²
s 螺栓（iso 4762 - 12.9）：4 x m6
ta 每个螺钉的安装扭矩：19 nm
m 质量：0.4 kg
材料：钢
轴公差：h8
轮毂公差：h8
表面粗糙度：rt max. 16 μm

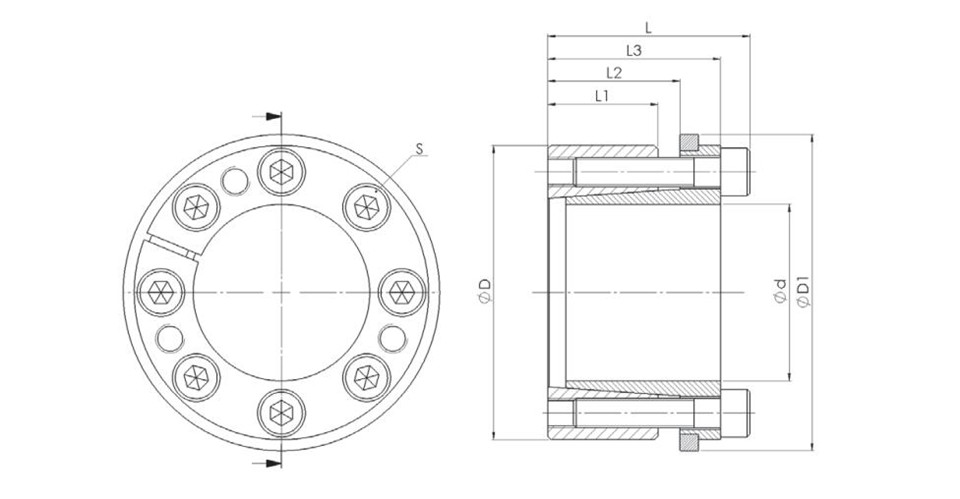

产品尺寸
产品应用
包装机械、输送机技术、运输业、纺织机械、印刷机械、食品工业、造纸业
