产品介绍
belimo zonetight 系列阀门的设计目的是在狭小的空间内更大限度地提高工作效率，为压力依赖型和压力无关型区域应用设定了新的性能标准。与传统的区域阀相比，qcv、piqcv 和 piflv 阀门-执行器组合的功耗降低了 95 %。它们还具有免工具安装（执行机构与阀门一起安装）的特点，从而简化了调试并降低了人工成本。belimo zonetight 产品系列的控制阀可确保对液压系统进行长久性的准确控制。
性能特点

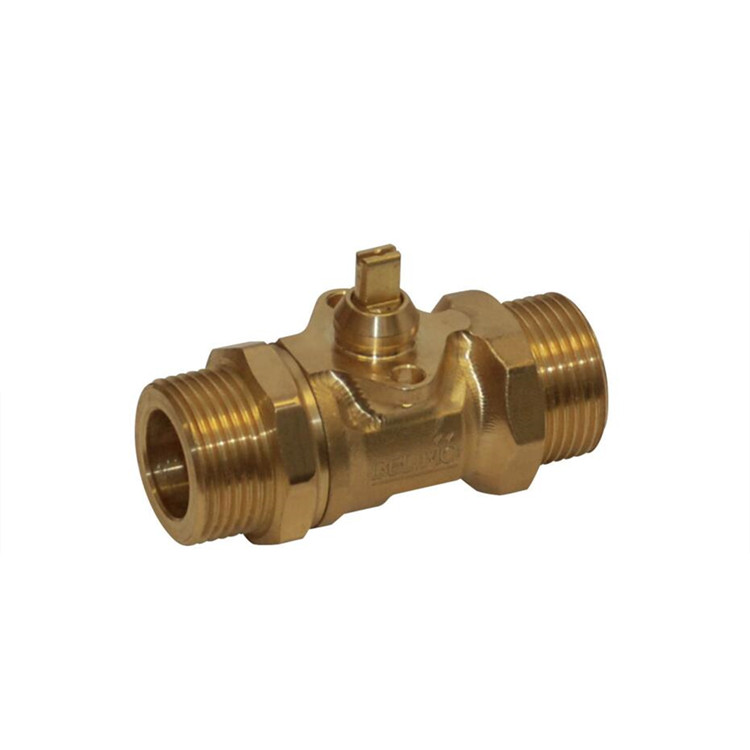

分区阀，2 通，外螺纹
用于封闭式冷热水系统
用于通风和供暖系统中的水侧关闭功能和连续控制
执行器卡入式安装
kvs 变量

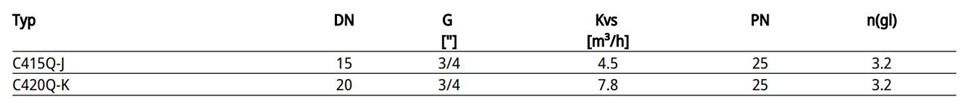

选型指南
可选功能与配件
阀杆延长件 cq zcq-e
外螺纹球阀管接头 dn 15 rp 1/2" zr4515q
外螺纹球阀管接头 dn 20 rp 3/4" zr4520q
技术参数
产地：德国
介质：冷水和热水，含乙二醇（max体积为 50 %）的水
介质温度：2 至 100 ℃ [36 至 212 ℉]
介质温度 备注：带执行机构 2 至 90 ℃
关闭压力 δps：520 kpa
压差 δpmax：280 kpa
压差注释：低噪音运行时为 50 kpa
流量特性曲线：等百分比 (vdi/vde 2173)，在开启范围内更优化
泄漏率：气泡密封，泄漏率 a (en 12266-1)
旋转角度：90°
旋转角度范围：15 至 90°
管道连接：外螺纹；符合 iso 228-1 标准
安装位置：水平（相对于主轴）
维护：免维护
阀体材质：黄铜
关闭体材质：镀铬黄铜
阀杆材质：黄铜
阀杆密封材质：epdm o 型圈
阀座材质：ptfe，o 型圈 epdm

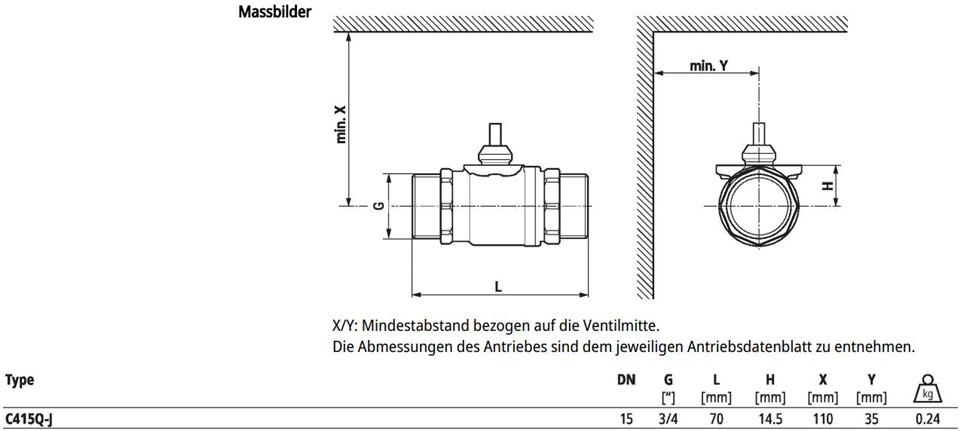

产品尺寸
产品应用
供暖、通风、空调系统
