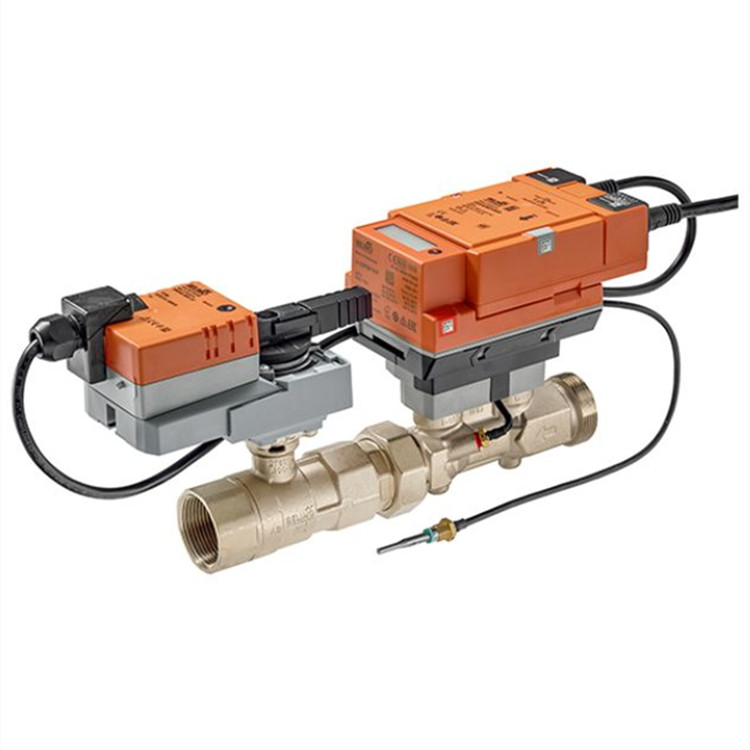

belimo能量阀ev015r2 mid -加拿大28

带热能表的 belimo energy valve 集能源测量、能源控制和认证计费于一体。准确测量、监测和控制供热和制冷系统中的热流量和能源消耗，并直接基于物联网进行成本计费 - 所有这一切只需一台设备即可实现。热能表经 mid 认证，适用于加热应用，符合 en 1434 标准。 传感器导向流量或功率控制，功率和能量监控功能，2 通，内螺纹，pn 25

额定电压 ac/dc 24 v

连续控制、通信控制、混合控制

用于封闭式水系统

用于空气处理和加热系统的连续水侧控制

以太网 10/100mbit/s、tcp/ip、集成网络服务器

通过 bacnet、modbus、belimo 的 mp-bus 或传统控制进行通信

可提供 poe（以太网供电）

传感器信号转换

乙二醇监控

电源控制、流量控制、位置控制和压差控制

备件 经 mid 认证的热能表传感器模块包括

1 x 传感器模块，包括内置温度传感器 t2 和外置温度传感器 t1

2 个连续编号的旋转密封件，带连接线

1 个密封圈

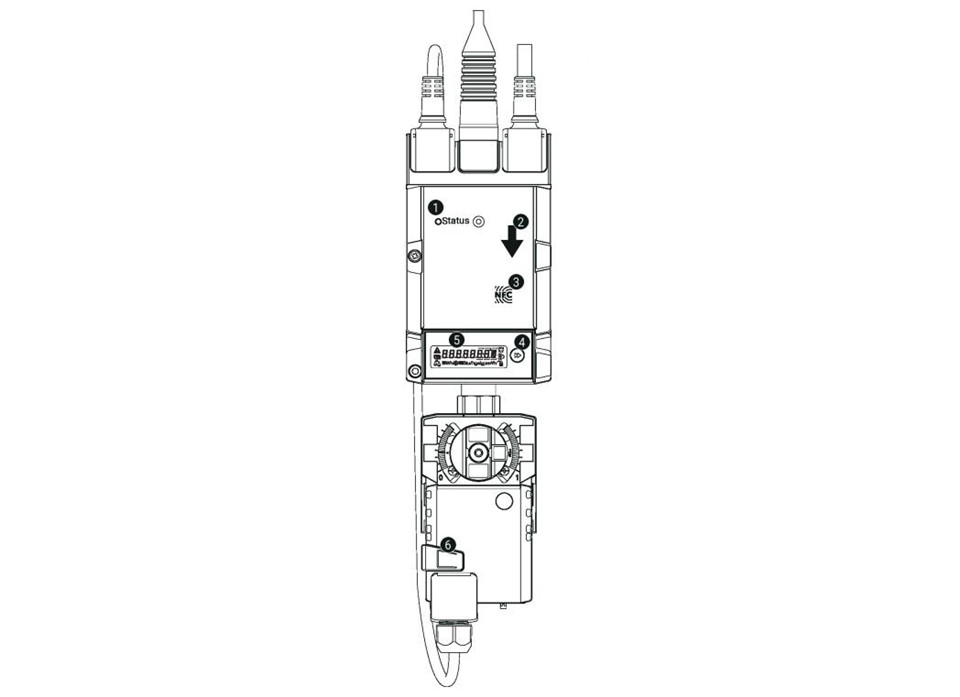

1 led 指示灯绿色

2 流量方向

3 nfc 接口

4 操作按钮

5 显示屏

6 手动调节按钮

用于 dn 15 r-22pem-0uc 热能表的 mid 传感器模块

用于热能表 dn 20 的 mid 传感器模块 r-22pem-0ud

用于热能表 dn 25 的 mid 传感器模块 r-22pem-0ue

用于热能表的 mid 传感器模块 dn 32 r-22pem-0uf

用于热能表 dn 40 的 mid 传感器模块 r-22pem-0ug

用于 dn 50 热能表的 mid 传感器模块 r-22pem-0uh

m-bus 转换器 g-22pem-a01

t 型件 dn 15，m10x1，用于外部直接浸入式温度传感器 t1 a-22pem-a06

t 型件 dn 20，m10x1，用于外部直接浸入式温度传感器 t1 a-22pem-a07

t 型件 dn 25，m10x1，用于外部直接浸入式温度传感器 t1 a-22pem-a08

t 型件 dn 32，m10x1，用于外部直接浸入式温度传感器 t1 a-22pem-a09

t 型件 dn 40，m10x1，用于外部直接浸入式温度传感器 t1 a-22pem-a10

产地：德国

额定电压：ac/dc 24 v

额定电压 频率：50/60 hz

工作范围：ac 19.2 至 28.8 v / dc 21.6 至 28.8 v

运行功耗：4 w (dn 15, 20, 25)；5 w (dn 32, 40, 50)

空闲位置功耗：3.7 w (dn 15, 20, 25)；3.9 w (dn 32, 40, 50)

耗电尺寸：6.5 va (dn 15, 20, 25)；7.5 va (dn 32, 40, 50)

电源/控制连接：电缆 1 米，6x 0.75 mm²

以太网连接：rj45 插口

以太网供电 poe：直流 37 至 57 v；11 w (pd13w)；ieee 802.3af/at，类型 1，等级 3

切换到电池操作：ac/dc 24 v 或 poe 供电中断时

通信控制：bacnet/ip、bacnet ms/tp；modbus tcp、modbus rtu；mp 总线；云计算

通信说明：通过转换器 g-22pem-a01 连接 m 总线

节点数：bacnet / modbus 参见；接口说明；mp 总线 8 个节点

工作范围 y：2 至 10 v

输入电阻：100 kω

工作范围 y 可变：0.5 至 10 v

位置反馈 u：2 至 10 v

位置反馈 u 注：max 1 ma

位置反馈 u 变量：0 至 10 v；0.5 至 10 v

电机声功率级：35 db(a) (dn 15, 20, 25, 32, 40)；45 db(a) (dn 50)

v'_max 可调：25 %至 100 v'nom

控制精度：± 5 %（从 25 %至 100 v'nom 开始）

min可控流量：1 % v'nom

配置：通过 nfc、belimo assistant 2；通过集成的网络服务器

介质：水

介质温度：-10 至 120 ℃ [14 至 248 ℉]

关闭压力 δps：1400 kpa

压差 δp_max：350 kpa

压差注释：低噪音运行时为 200 kpa

流量特性：等百分比 (vdi/vde 2173)，在开度范围内优化

流量特性曲线：可切换为线性（vdi/vde 2173）

泄漏率：气泡密封，泄漏率 a (en 12266-1)

管道连接：内螺纹和外螺纹

安装位置：水平（相对于主轴）

维护：免维护

手动调节：带按钮，可锁定

流量大于 qs 时的行为：限制在 2.5 x qp

动态范围 qi：qp：1:100

运行模式：类型 1

额定冲击电压供应/控制：0.8 kv

污染度：3

环境湿度：max 95 % rh，无冷凝

环境温度：-30 至 50 ℃ [-22 至 122 ℉]

储存温度：-40 至 80 ℃ [-40 至 176 ℉]

阀体材质：黄铜

流量测量管材质：镀镍黄铜阀体

关闭体材质：非腐蚀性钢材

阀杆材质：非腐蚀性钢材

阀杆密封材质：epdm o 形圈

热电偶套管材质：非腐蚀性钢材

供暖、通风、空调系统
