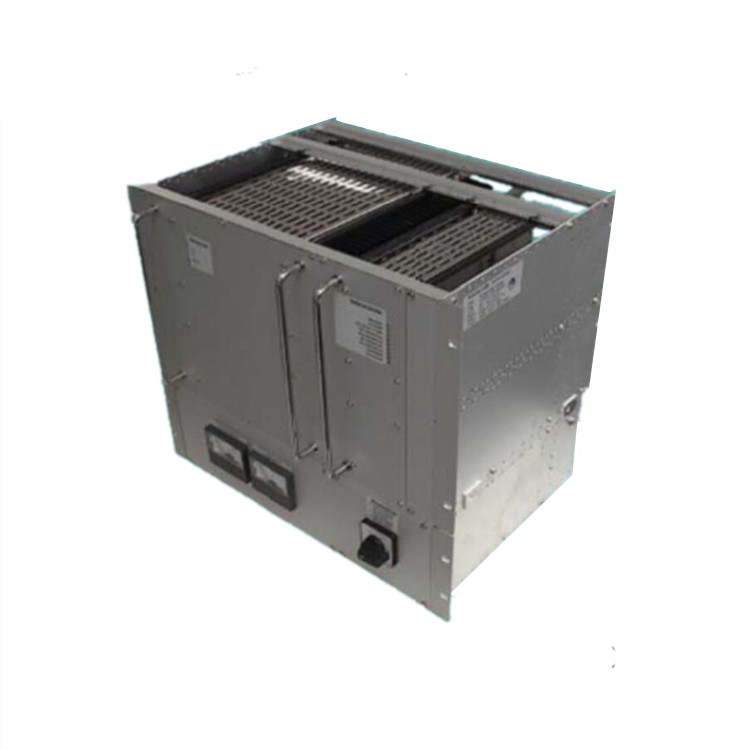

产品介绍
pci4828 变频器，带静态开关 (ss) 和手动旁路 (ms)，安装在 19 英寸机架上。dc/dc 转换器与开关模式逆变器的相互连接。直流/直流转换器将通常较低的直流电压转换为逆变器输入端的较高直流链路电压，同时保持交流输出和直流输入之间所需的电气隔离。直流链路电压须高于逆变器输出电压的峰值，因此设置为约 40 伏直流，获得的输出电压为 230/240 伏交流。直流/直流转换器始终是需求的，其输出与逆变器大致相同。这两个转换器以机械方式安装在一个装置中静态开关是一个开关和同步装置，用于将负载从逆变器无间断地同步切换到电网（工作模式：逆变器优先）或反之（工作模式：电网优先）。在电网发生故障后，它会自动将逆变器同步到电网相位位置，静态开关具有以下监控电路，可实现逻辑上正确的切换
性能特点
带静态开关和手动旁路>1000 va

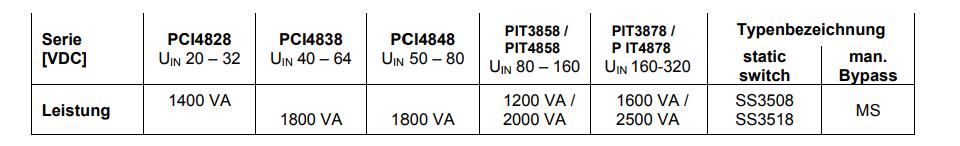

选型指南
技术参数
产地：德国
输入保险丝：需外部提供
波纹：5 % 有效允许值
emc 峰值：en 61000-4-5 绝缘等级 3
emc 突发：en 61000-4-4 等级 4
开关延迟：0.5 秒 typ.
背馈：< 2 mv 频率加权 cispr
无线电干扰等级：根据 en 55011
输出电压：230 vac 单相正弦波（可为 115 vac、24 vac）
设置范围：210- 240 vac 前端
控制精度：静态 ± 2 %；动态 5 % / 2 ms 0.01<->1 负载步进
频率：50 hz 0.1 %石英稳定（60 hz,400 hz 可能）
过载：100% 1s
失真系数：< 5 % at cosp1
波峰因数：3
功率因数：0.8
过载/短路保护：电子限制
无线电干扰等级：a，符合 en 55011 标准
工作温度范围：-10 至 45 ℃
储藏温度范围：-30 至 70 ℃
相对湿度：90 %，无冷凝
冷却方式：自然对流
防护等级：lp 20
效率：额定负载时约为 85 %

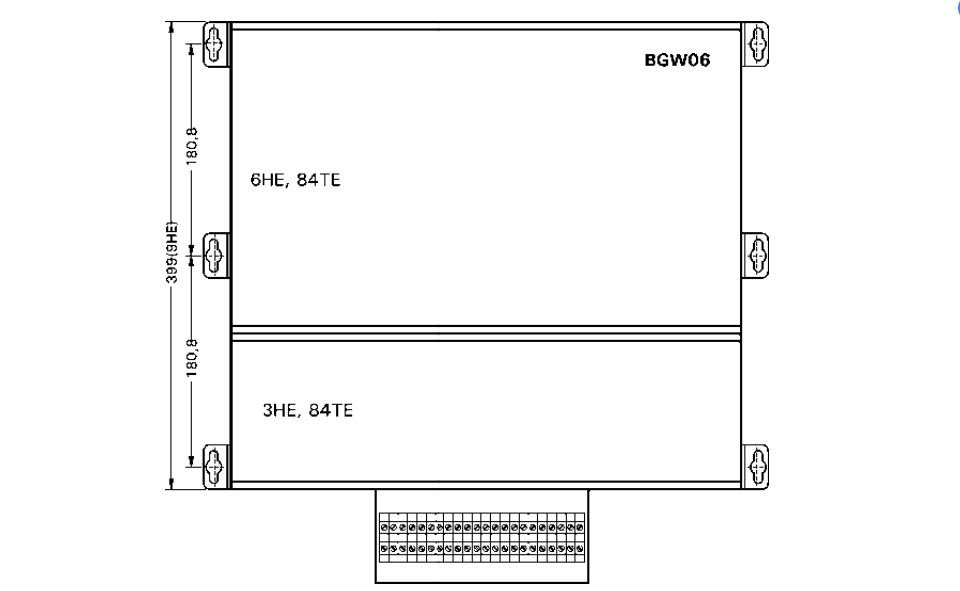

产品尺寸
产品应用
铁路技术、固定和途中替代能源、控制技术、工业自动化、军事应用
