产品介绍

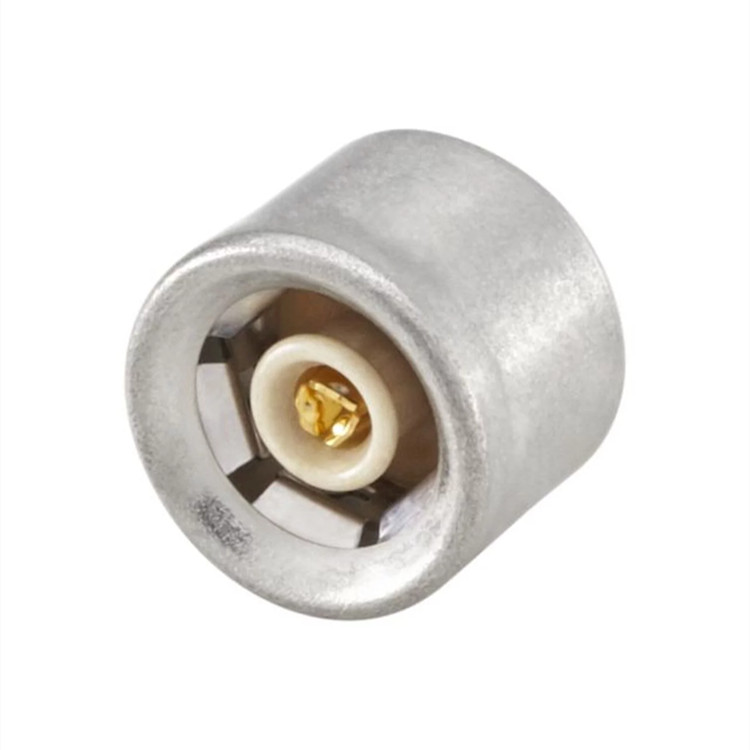

rosenberger的新型 ebc系列是有源 mimo（多输入多输出）天线和无线电的理想 5g 板对板和板对模块射频互连加拿大28的解决方案。良好的性能、低成本设计和高机械稳定性使 ebc 成为面向未来的 5g 射频互连的产品。对于高达 8 ghz 的应用，ebc 连接器可满足未来 5g 网络中数据量指数级增长所带来的挑战性要求。其基本特征包括尺寸小、径向和轴向偏差、不同的保持力、min的板对板距离以及快速、经济的装配设计。一个关键的机械设计特征是与子弹头集成在一起的定位面。一侧为光滑内孔，另一侧采用限位设计。单 pcb 耦合器具有一致的基底面，预载外部触点可确保触点优化，按压/卡入式锁定机制可快速、轻松地断开连接。
性能特点
阻抗 50 ω
接口符合rosenberger ebc 标准
推入式/卡入式锁定机构
子弹头上的不同制动类型：光滑内孔和有限制动
尺寸小，包装密度高
盲配--自定心/自对准
推入式/卡入式锁定，可快速轻松地断开连接
使用不同长度的子弹头实现径向和轴向错位
采用卷带包装选项，可自动进行经济有效的组装
良好的信号完整性（si）和屏蔽（emi）
专为大批量生产而设计
技术参数
产地：德国
频率范围：直流至 8 ghz
功率：100 w
回波损耗：≥ 20 db（典型值），取决于轴向偏差
屏蔽衰减：≥ 50 db @ dc 至 4 ghz
射频泄漏：≥ 60 db @ dc 至 4 ghz
min板对板距离：12 mm
间距：> 6.8 mm
轴向公差：± 0.8 mm
径向公差：max. 4°
中间触点：青铜弹簧 - aurodur / 银
外触点：青铜弹簧 - 白青铜（如 optalloy）/银外闪光白青铜（如 optargen）
电介质：lcp - ptfe / fep
产品应用
适合用于有源多输入多输出天线和无线电的 5g 板对板和板对模块射频互连加拿大28的解决方案
