产品介绍
rosenberger longwipe-smp 超小型同轴连接器适用于高达 6 ghz 的应用，可实现 ± 0.7 mm 的轴向公差补偿。可提供有限制动选项，以及更光滑的内孔/捕捉器垫，实现滑动接触并扩大导入范围。
性能特点
高轴向公差补偿
尺寸小
min间距和板对板距离带来高封装密度
推入式/卡入式锁定，可快速轻松地断开连接
使用不同长度的子弹头进行径向和轴向偏差补偿
不同的制动类型：光滑内孔/捕捉手套、有限制动和全制动
可选择卷带包装，实现经济有效的自动装配
可选功能与配件
产品组合
电缆连接器
面板连接器

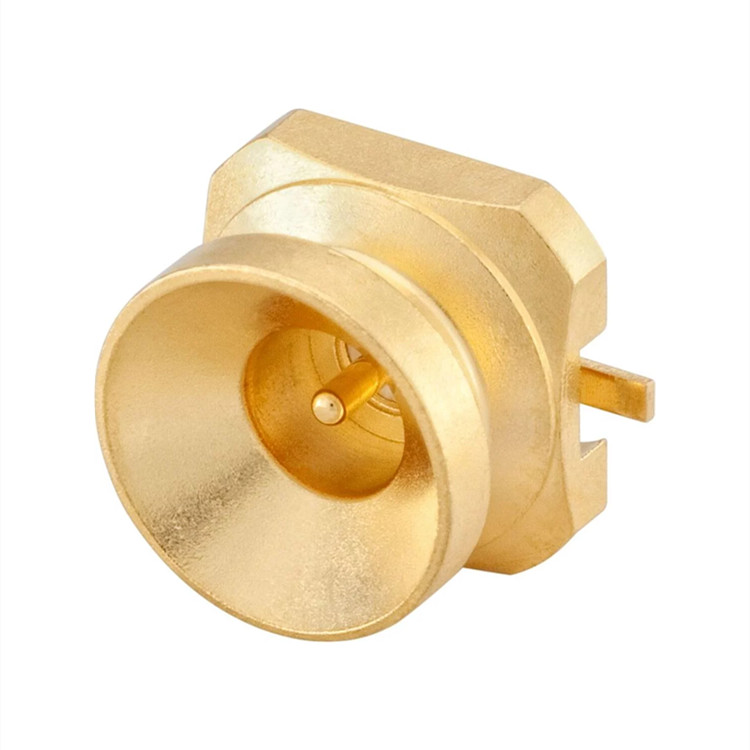

pcb 连接器（smd 光滑内孔/捕捉手套、有限制动和全制动）
不同长度的适配器和子弹头
技术参数
产地：德国
阻抗：50 ω
频率范围：直流至 6 ghz
回波损耗（直电缆连接器）：≥ 23 db（典型值）
插入损耗：≤ 0.05 x √ f [ghz] db
绝缘电阻：≥ 5 gw
中间接触电阻：≤ 6 mw
外接触电阻：≤ 2 mw
测试电压：500 v rms
工作电压：335 v rms
功率处理：100 w @ 2.2 ghz
接触电流：≤ 1.2 a dc
射频泄漏 - 接口：≥ 85 db @ dc 至 4 ghz
互调 3 阶：≤ -150 dbc (2 x 43 dbm)
插配周期 全棘爪：≥ 100
有限棘爪：≥ 500
光滑内孔，捕捉力：≥ 1000
轴向中间接触捕捉力：≥ 7 n
啮合力 全棘爪：≤ 68 n
有限棘爪：≤ 45 n
光滑内孔，捕捉力：≤ 9 n
分离力全分离：≥ 22 n
有限分离力：≥ 9 n
光滑内孔，捕捉力：≥ 2.2 n
轴向偏差：± 0.7 mm
径向偏差：4° (接口)
板对板距离（min）：9.25 mm（不包括焊膏厚度）
温度范围：-65 至 155 ℃
温度快速变化：iec 60068-2-14 (-65 至 155 ℃, 停留 1 小时，50 个循环)
湿热：iec 60068-2-78 (40 ℃, 93 % rh, 56d)
气候类别：iec 60169-1，子条款 18（ 155 ℃，250 小时）
振动：mil-std-202，方法 204，条件 b
冲击：mil-std-202，方法 213，条件 a
max焊接温度（pcb 连接器）：iec 61760-1， 260 ℃ 10 秒
产品尺寸
产品应用
适用于需要高轴向公差补偿的板对板应用场合
