产品介绍
rosenberger为快速、可靠的混合卡边缘机箱提供各种卡入式 d-sub 同轴和电源插件。它们的尺寸小，因此包装密度高，连接方便。还可根据要求提供包括电源连接器在内的组合。d-sub 同轴插入件和 50 ω 电缆连接器，设计用于 d-sub 混合卡边缘连接。max频率约为 2 ghz。可根据要求提供。电源插座符合 din 41626-t1 标准，设计用于 din 41612 或 d-sub 标准的混合卡边缘连接。触点电流 10 a、20 a、30 a、40 a。
性能特点
同轴连接器和插入件 阻抗 50 ω
电源插件接触电流 10 a、20 a、30 a、40 a
插配周期 ≥ 50
插入式/插接式 d-sub 底座
电气和机械稳定性高
连接简便、快速、可靠
可选功能与配件
连接器和插件仅应要求提供
提取工具
技术参数
产地：德国
阻抗：50 ω
频率范围：直流至 2 ghz
回波损耗（电缆接头直通）
≥ 30 db @ dc 至 0.1 ghz
≥ 20 db @ 0.1 至 0.5 ghz
≥ 14 db @ 0.5 至 2 ghz
插入损耗：≤ 0.1 x √ f [ghz] db
绝缘电阻：≥ 10 gω
中间接触电阻：≤ 10 mω
外接触电阻：≤ 3 mω
测试电压：1500 v rms
工作电压： 500 v rms
射频泄漏 - 接口：≥ 80 db @ dc 至 0.5 ghz；≥ 65 db @ 0.5 至 1.5 ghz
配接周期：≥ 50
塑料连接器俘获力：≥ 52 n
中间触点轴向俘获力： ≥ 10 n
啮合力： ≤ 10 n
脱离力：≤ 10 n
温度范围：-55 至 125 ℃
干热：iec 60068-2-2
湿热：iec 60068-2-78
气候类别：iec 60068-2-1 55/125/21
max焊接温度（pcb 连接器）：iec 61760-1， 260 ℃ 10 秒

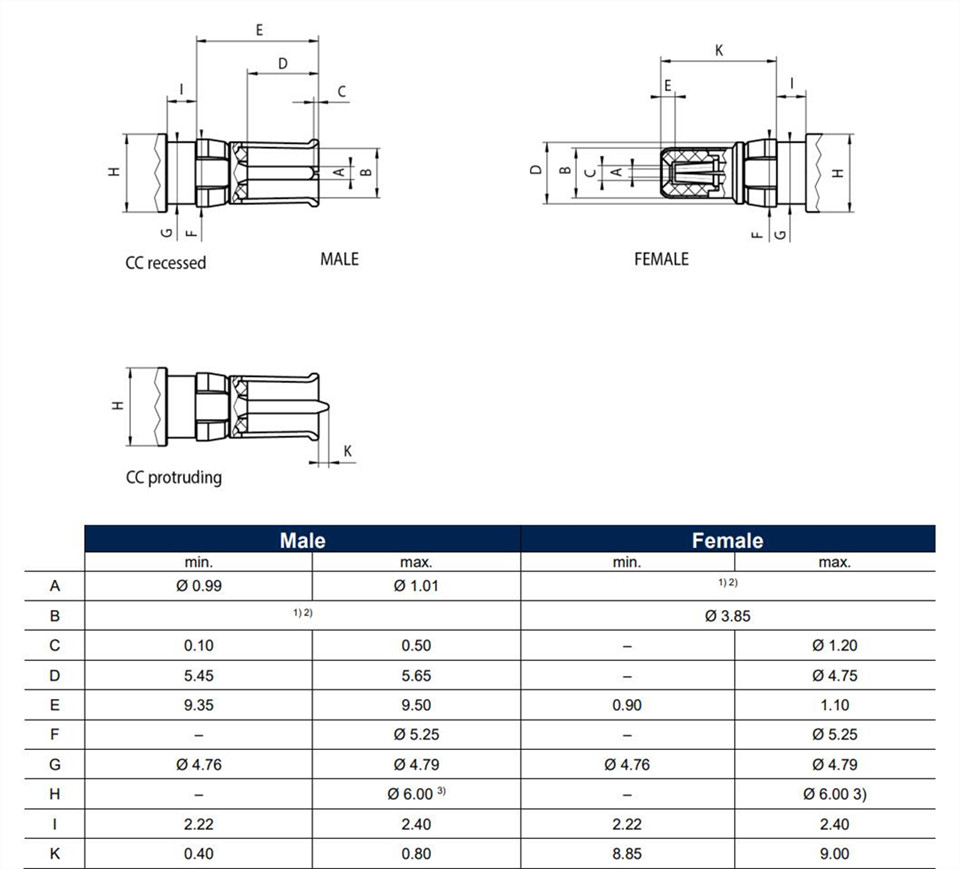

产品尺寸
产品应用
主要应用于通信工程、混合卡边缘连接的 d-sub 同轴插片和电源插片
