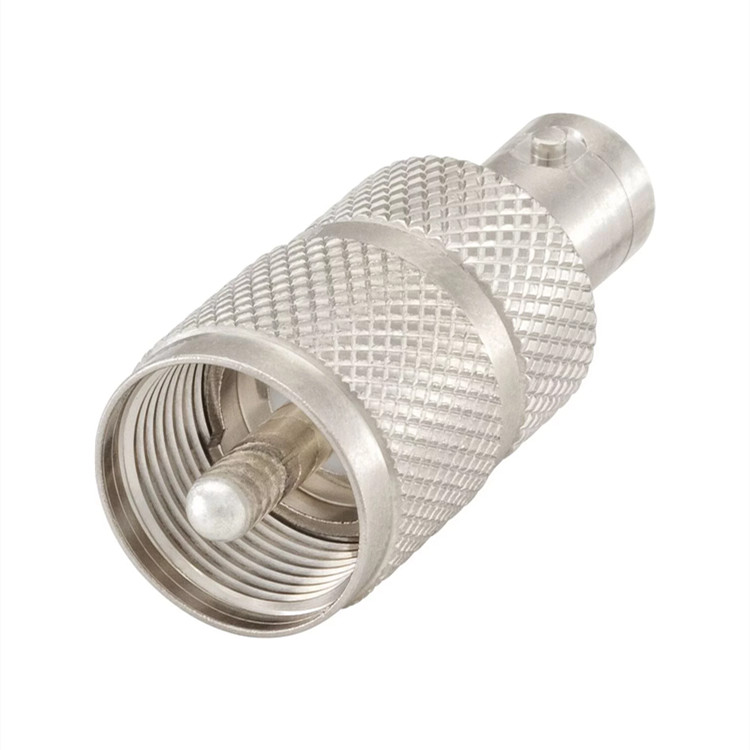

产品介绍
uhf 同轴连接器带有齿轮螺钉锁紧的正面互锁齿，没有确定的阻抗，适用于 300 mhz 以下的超低频应用。它们可与 “banana ”连接器互配。
性能特点
阻抗未定义
接口符合 iec 60169-12 标准
频率范围 dc 至 300 mhz
配接周期 ≥ 500
齿轮螺钉锁紧机构
价格低廉，可与 “banana ”连接器互配
可选功能与配件
电缆连接器和适配器可根据要求提供
技术参数
产地：德国
阻抗：未定义
频率范围：直流至 300 mhz
绝缘电阻：≥ 5 gω
中间接触电阻：≤ 5 mω
外接触电阻：≤ 5 mω
测试电压：2000 v rms
工作电压：750 v rms
功率处理：400 w @ 300 mhz
接触电流：≤ 10 a dc
对接周期：≥ 500
中间触点轴向俘获力：≥ 30 n
温度范围：- 25 至 70 ℃
热冲击：mil-std-202，方法 107，条件 b
耐腐蚀性：mil-std-202，方法 101，条件 b
防潮性：mil-std-202，方法 106
振动：mil-std-202，方法 204，条件 b
冲击：mil-std-202，方法 213，条件 g
max焊接温度（pcb 连接器）：iec 61760-1， 260 °c 10 秒。
弹簧式接触件：铜锡；银/金
中间触点：铜锌；电镀银/金
外触点：铜锌；电镀镍
压接套圈：铜；电镀镍
电介质：ps / ptfe
密封垫：硅树脂 / 橡胶

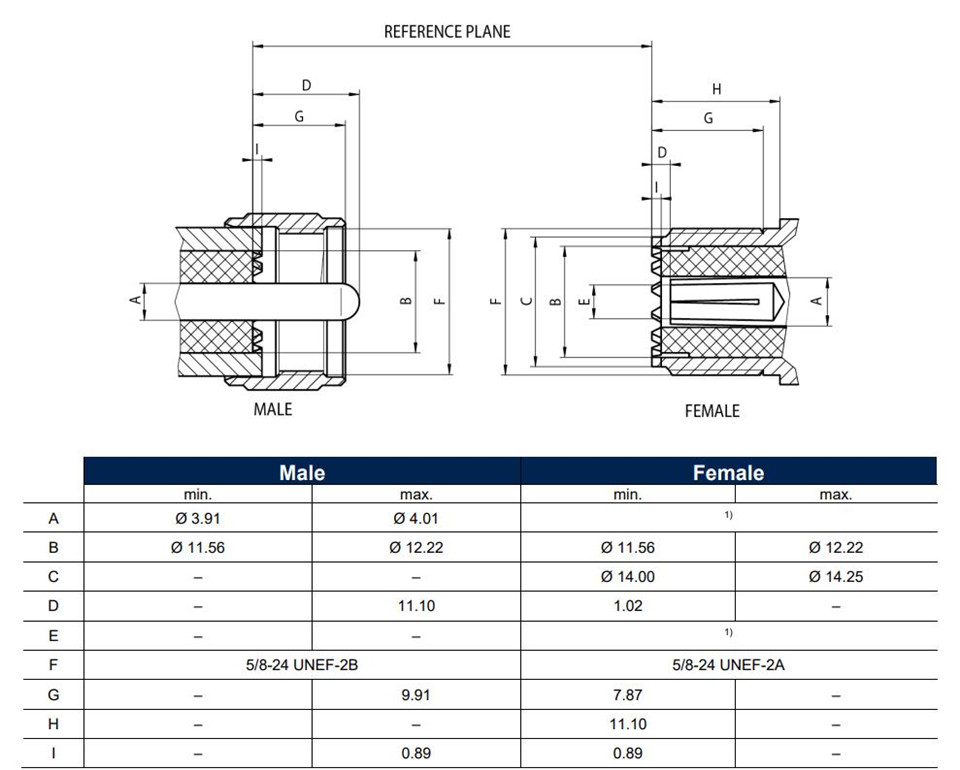

产品尺寸
产品应用
用于 300 mhz 以下的低频、业余、cb 和船用无线电，备件
