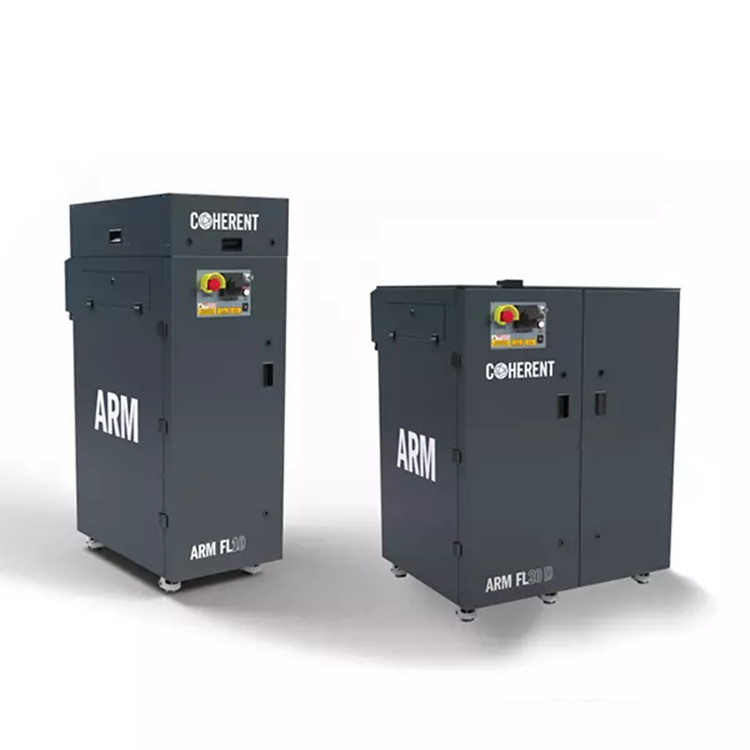

产品介绍
arm fl 系列工业用多千瓦光纤激光器包括光束管理功能，可在各种具有挑战性的焊接任务中提供更好的效果。arm 技术的特点是单根光纤发出两束可单独控制的同轴光束，为镀锌钢的零间隙焊接等应用提供了新的灵活性，还能在不使用填充焊丝的情况下焊接铝材，且飞溅很少，不会产生热裂纹。中点和周围环的功率水平均可独立调节。这就实现了高速、高产能、无飞溅的加工，并在很大程度上去除了对后处理的需求，从而降低了总体生产成本。为了更大限度地提高操作灵活性，arm fl 产品配备了光纤开关 (ffs) 或光纤耦合器 (ffc)。
性能特点
输出功率2,000 至 10,000 瓦
可调环形模式 (arm)
光纤开关 (ffs) 或光纤耦合器 (ffc)
在整个功率范围内（0.01 至 1）稳定性高
固有的背反射防护性
闭环功率控制，实现高度的工艺一致性
针对焊接工艺的优化功率曲线编程工具
可靠、快速、有效的焊接过程
焊缝质量优异，热影响区小
焊接几何形状自由度更大化
焊接件质量高，废品率低
运行成本低

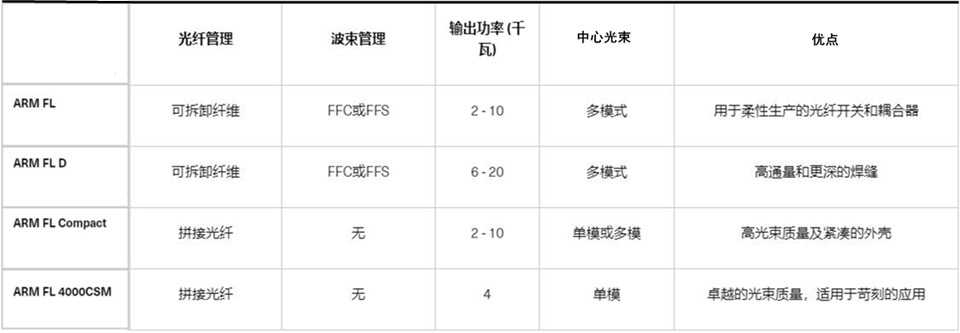

选型指南
可选功能与配件
环境温度 ( ℃)
现场总线（ethernet/ip、profinet、profibus、devicenet、ethercat）
扫描仪控制接口
多站接口
技术参数
产地：美国
标称功率：2000 w
功率范围：0.01 至 1
准直器处的典型激光光束质量 (bpp) (mm x mrad)
用于 100/290 μm ffc/ffs：中 ≤ 4，环 ≤ 14
用于低 na 100/290 μm ffc：中 ≤ 2.5，环 ≤ 12
用于 50/200 μm ffc：中 ≤ 2.5，环 ≤ 10
功率稳定性：± 1 %
脉冲频率范围：cw - 10 khz
波长：1070 ±10
电气额定值
电压：400/440/480 vac±10 %
连接负载：9.8 kva
额定功率下的有效功率：9.6 kw
max电流消耗 400 v 时的电流消耗：13.8 a
保险丝类型 nh：32a
冷却功率：4.4 kw
冷却容量 ffc/ffs 和 qhb/qd
ffs2：1.0 kw
ffc：1.0 kw
流量 激光：43 l/min
ffs/ffc 和 qbh/qd 的流量
ffs2：8.0 l/min
ffc：6.0 l/min
激光温度：25 ±1 ℃
ffs/ffc 和 qbh/qd 的温度 对于 100/290 μm ffc/ffs：24 至 40 ℃
用于 50/200 μm ffc：24 至 35 ℃
max 激光压力：0.5 mpa
max压力 ffs/ffc 和 qbh/qd 的压力：0.4 mpa
典型压降 激光：0.25 mpa
光纤传输系统
接口：qbh/qd
直径：中 d 100 µm，环外径 290 µm或中 d 50 µm，环外径 200 µm
长度：20、30 m（其他长度可根据要求提供）
不含信号塔 midi激光器尺寸（长x宽x高）：794 x 1040 x 1067 mm
激光器重量 ffc：< 460 kg，ffs：< 520 kg
环境温度：5 至 40 ℃
湿度环境条件：始终低于露点。在操作、储存和运输过程中，须避免激光器、qhb/qd 和光学器件结露。
数字信号：24 v dc
电源控制：0 至 10 v 直流电
栅极控制：24 v dc，上升/下降时间 < 30 μs

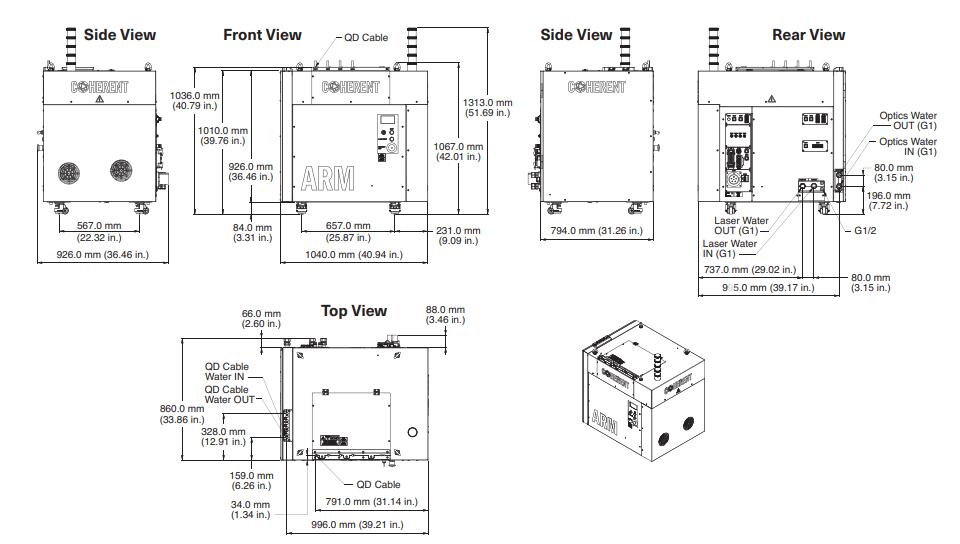

产品尺寸
产品应用
通信、航空航天、工业、电子、科学、生命科学
