产品介绍

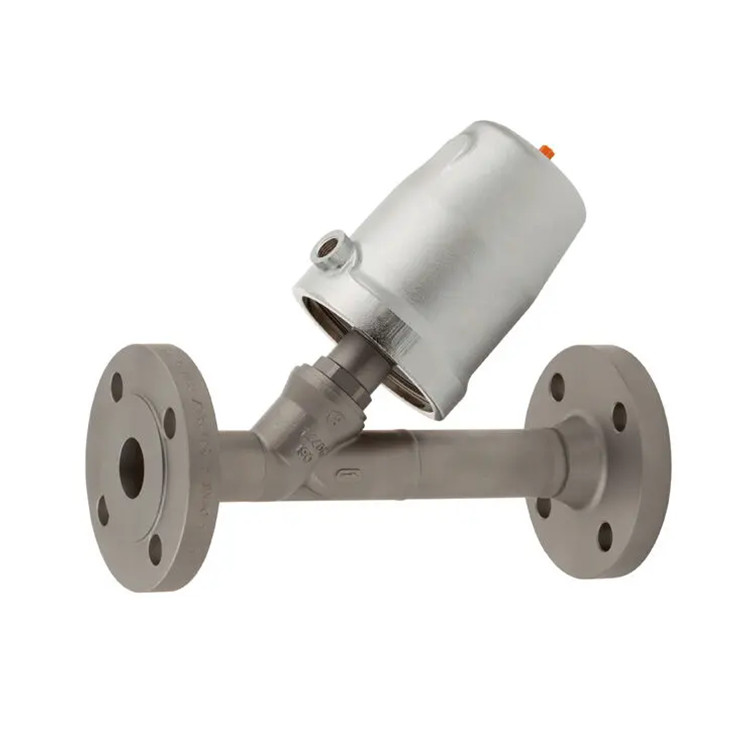

7031型气动角座法兰阀，适用于高切换功率。不锈钢结构设计，亦适用于中性及腐蚀性介质。倾斜式阀座设计确保高流量，法兰连接方式便于安装。
性能特点
气动角座阀
适用于中性、轻度腐蚀性及强腐蚀性介质
结构紧凑
不受轻度污染介质影响
适用温度范围：-100 至 220 ℃
工作压力高达40 bar
多种执行器选项

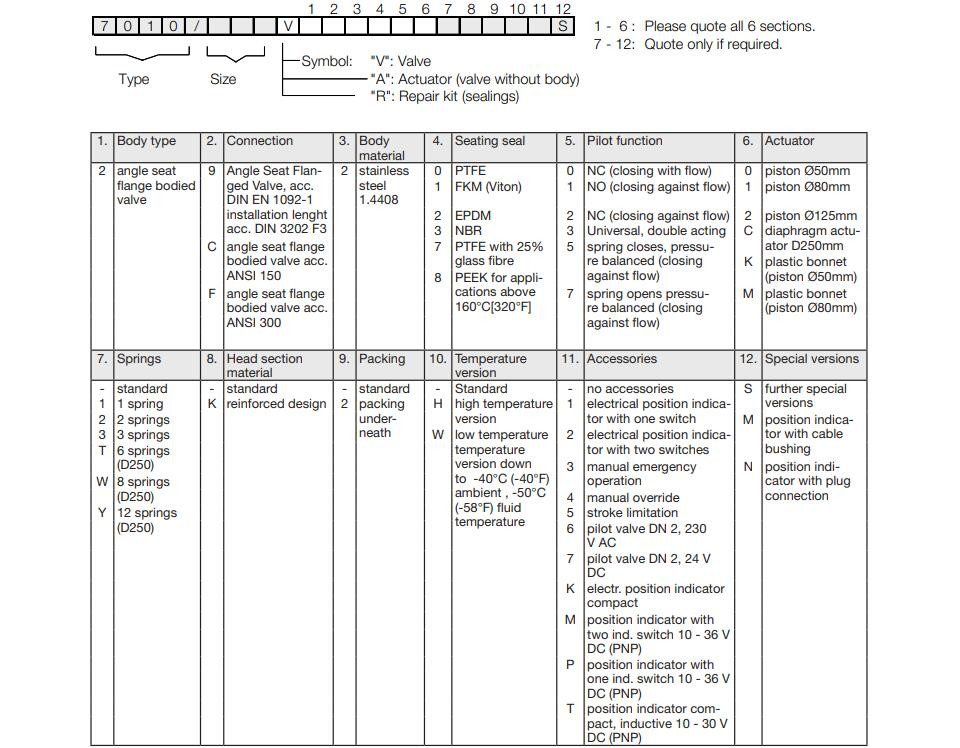

选型指南

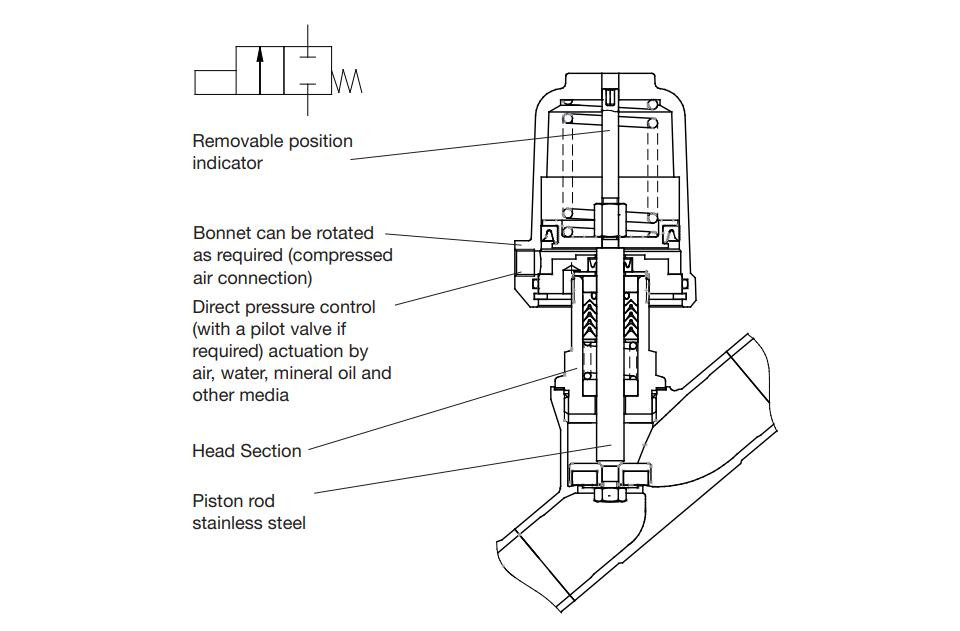

产品结构与细节
可拆卸位置指示器
阀盖可按需旋转（压缩空气连接）
直接压力控制（可选配先导阀）
气动、水动、矿物油及其他介质驱动
阀头部分
活塞杆不锈钢材质
可选功能与配件
行程限制
手动紧急操作
带感应式或机械式限位开关的电子位置指示器
电磁阀
as-i控制头
无油无脂型、无聚四氟乙烯型、无硅酮型
适用于氧气或臭氧应用的型号
符合fda标准的型号
符合(eg) 1935/2004法规的型号
海上作业版本
感应式限位开关安装支架
高先导压力版本
水下作业版本
技术参数
|
产地 |
德国 |
|
主体材料 |
不锈钢 1.4408 |
|
公称尺寸 |
dn 50 |
|
连接方式 |
法兰符合 din en 1092-1；法兰符合 asme b16.5；ansi #150、ansi #300 |
|
公称压力 |
pn 40 / ansi #150 / ansi #300 |
|
max介质温度 |
|
|
金属阀盖 |
-30 至 170 ℃（可选-100 至 220 ℃） |
|
塑料阀盖 |
-30 至 135 ℃ |
|
隔膜执行器 |
-30 至 170 ℃（可选-100 至 220 ℃） |
|
环境温度 |
-15 至 60 ℃（特殊版本可达 -40 至 100 ℃） |
|
max真空度abs |
0.001 bar |
|
压力设备指令 2014/68/eu（i类） |
ps × dn < 1000 |
|
填料函max工作压力 |
12 bar |
|
分类iso15848-1 |
iso fe bh-cc3-ssa1-t(-30 ℃, 80 ℃) |
|
试验压力 |
40 bar |
|
泄漏量符合en 12266-1 |
泄漏等级a |

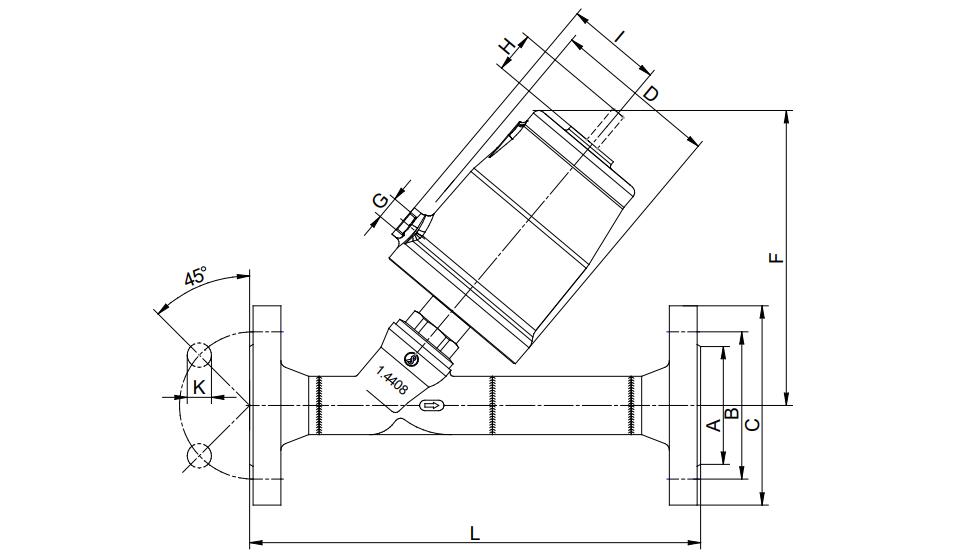

产品尺寸
产品应用
化学生产、食品加工、瓶装灌装、钢铁、聚合物、造纸、太阳能电池、轮胎制造
