产品介绍
1.0-2.3 (din 47297) 连接器的 50 欧姆频率可达 10 ghz，具有较高的机械和电气稳定性。它们比 1.6-5.6 系列小 40 %。这些连接器提供各种耦合机制，公型连接器可与任何母型连接器连接。快速锁紧/推拉锁紧/连接型可实现快速安装。该系列符合 cecc 22230 和 din 47297 标准。
性能特点
阻抗 50 ω
接口符合 cecc 22230 和 din 47297 标准
频率范围 dc 至 10 ghz
回波损耗（直电缆连接器）
≥ 32 db @ dc 至 1 ghz
≥ 23 db @ 1 ghz 至 4 ghz
≥ 16 db @ 4 ghz 至 10 ghz
配接周期 ≥ 500
与 1.6-5.6 接头相比，尺寸缩小 40 %
选型指南
a 型：螺纹连接；使用耦合螺母，用手拧紧插头和插孔。
c 型：带中套的滑动式联轴器；浮动式公接头的锥形插入导轨便于与固定式母接头连接。连接方式为滑动配合。
e 型：带固定夹的滑套接头；用于多个或混合连接器外壳。与 c 型不同的是，有一个额外的固定夹。连接方式为滑动配合。
f 型： 快锁/推拉耦合机构；快锁连接机构可在狭小的空间内实现快速、简便、可靠的连接。无需装配工具。
可选功能与配件
可根据要求提供连接器
技术参数
产地：德国
阻抗：50 ω
频率范围：直流至 10 ghz（max）；直流至 2.5 ghz（可选）
回波损耗（电缆接头直通）
≥ 32 db @ dc 至 1 ghz
≥ 23 db @ 1 ghz 至 4 ghz
≥ 16 db @ 4 ghz 至 10 ghz
插入损耗：≤ 0.1 x √ f [ghz] db
绝缘电阻：≥ 1 gω
中间接触电阻：≤ 4 mω
外接触电阻：≤ 2.5 mω
测试电压：750 v rms
工作电压：250 v rms
射频泄漏 - 接口：≥ 90 db @ dc 至 1 ghz
对接周期：≥ 500
轴向中触点俘获力：≥ 10 n
啮合力：≤ 10 n
脱离力：≤ 10 n
温度范围：-40 至 85 ℃
干热：iec 60068-2-2
气候类别：iec 60068-2-1 40/85/21
振动：iec 60068-2-6 (10 hz 至 2000 hz, 100 m/s²)
max焊接温度（pcb 连接器）：iec 61760-1， 260 ℃ 10 秒

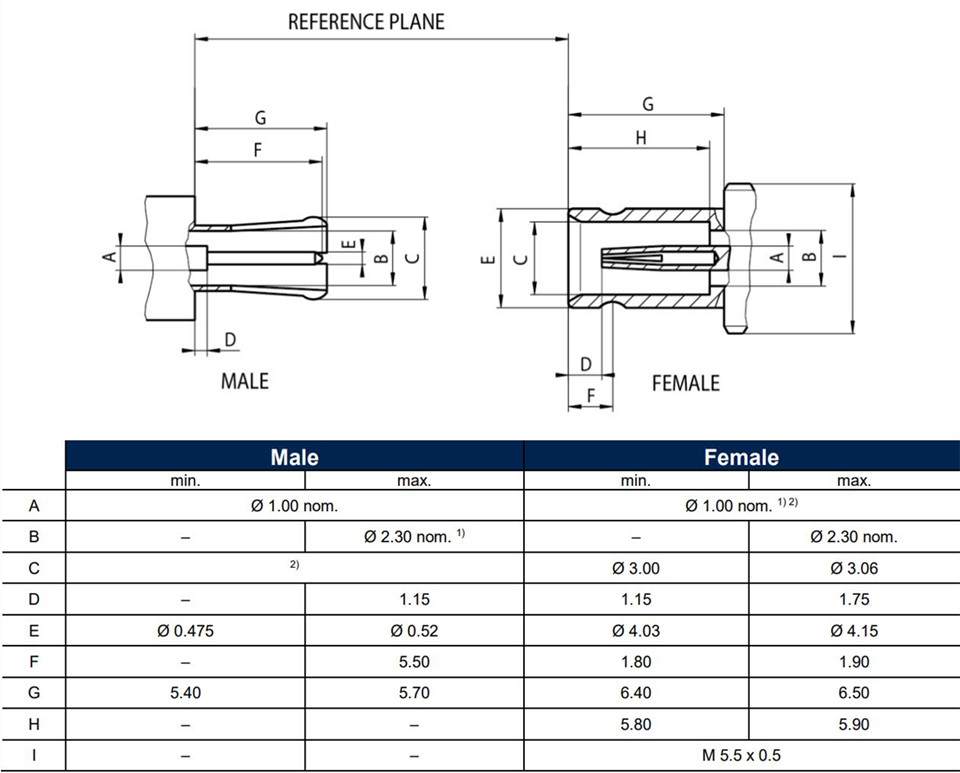

产品尺寸
产品应用
为需要限制空间的应用（如交换设备、计算机和路由器）提供加拿大28的解决方案
